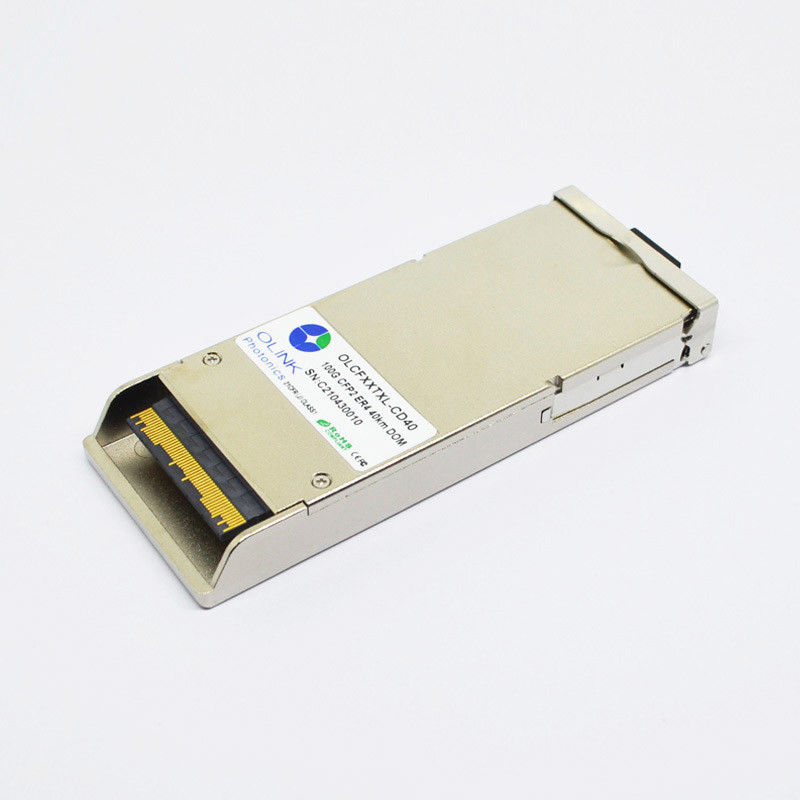

модуль 100GBASE-ER4 приемопередатчика DOM LC CFP2 1310nm 40km оптически

Модуль приемопередатчика DOM LC SMF парчи совместимый CFP2-100G-ER4 100GBASE-ER4 1310nm 40km

Приемопередатчик 100G CFP2 ER4 Olinkcom оптически интегрирует путь приемника и передатчика на одном модуле. В передайте сторону, 4 майны потоков серийных данных возьмите, retimed, и передайте до 4 водителя лазера. Водители лазера контролируют 4 EMLs (лазеры модулируемые Электрическ-абсорбцией) с разбивочной длиной волны 1296 nm, 1300nm, 1305nm и 1309 nm. Оптически сигналы переданы по мультиплексу к однорежимному волокну через соединитель LC индустриального стандарта. В получите сторону, 4 майны оптически потоков данных оптически де-передайте по мультиплексу интегрированным оптически демультиплексором. Каждый поток данных взят SOA для того чтобы усилиться, тогда идет к фотодетектору PIN и усилитель транс-импеданса, retimed. Этот модуль отличает интерфейс горяч-pluggable электрическими интерфейсом, потреблением низкой мощности и управлением MDIO

Характеристики оптически передатчика

Параметр	Символ	Минута	Тип.	Макс	Блок	Примечания
Сигнализировать тариф, каждая майна			25,78125		GBd
Длина волны майны (ряд)		1294,53	1295,56	1296,59	nm
		1299,02	1300,05	1301,09	nm
		1303,54	1304,58	1305,63	nm
		1308,09	1309,14	1310,19	nm
Допуск тарифа		-100		100	ppm	От центрального курса
коэффициент подавления Сторон-режима	SMSR	30			dB
Полная сила старта				8,9	dBm
Средняя сила старта, каждая майна	Pavg	-2,9		2,9	dBm
Коэффициент вымирания	ER	8			dB
Оптически амплитуда модуляции, каждая майна (OMA)	OMA	0,1		4,5	dBm
Разница в силе старта между всеми 2 майнами (средним и OMA)				3,6	dB
Штраф передатчика и рассеивания, каждая майна	TDP			2,5	dB
Средняя сила старта передатчика, каждой майны				-30	dBm
Относительный шум интенсивности	RIN₂₀O МАМЫ			-130	dB/Hz
Отражение передатчика				-12	dB
Маска глаза передатчика {X1, X2, X3, Y1, Y2, Y3}		{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}

Характеристики оптически приемника

Параметр	Символ	Минута	Тип.	Макс	Блок	Примечания
Сигнализировать тариф, каждая майна			25,78125		GBd
Допуск тарифа		-100		100	ppm	От нормального тариф
Среднее получает силу, каждую майну	Pavg	-20,9		4,5	dBm
Получите силу, каждую майну (OMA)				4,5	dBm
Разница в силе старта между всеми 2 майнами (Среднее и OMA)				4,5	dB
Чувствительность приемника (OMA), каждая майна	Rsen			-21,4	dBm	1
Усиленная чувствительность приемника (OMA), каждая майна	SRS			-17,9	dBm
Усиленные условия испытаний чувствительности приемника
Вертикальный штраф закрытия глаза, каждая майна	VECP		3,5		dB
Усиленное дрожание sys J2, каждая майна	J2		0,3		UI	2
Усиленное дрожание sys J9, каждая майна	J9		0,47		UI	2
Отражение приемника				-26	dB
ЛОС утверждает	Plos_on	-36			dBm
ЛОС Deassert	Plos_off			-24	dBm
Гистерезис ЛОС		0,5		4	dB
1. Чувствительность приемника (OMA), каждая майна, информативна. 2. Вертикальный штраф закрытия глаза, усилил дрожание глаза J2, и усиленное дрожание глаза J9 условия испытаний для измерять усиленную чувствительность приемника. Они нет характеристик приемника.

Характеристики продукта

●Поддержки до битовых скоростей 112Gbps

●Двухшпиндельный соединитель LC

●Горячее pluggable

●Работая электрический тариф серийных данных до 27.952493Gbps

●APD РОЗА

●параллельный электрический последовательный интерфейс 4

●Применимый для соединения 30km SMF

●Потребление низкой мощности, < 12W="">

●Монитор Interfacel цифров диагностический

●Интерфейс связи MDIO

●Уступчивый с 100GBASE-ER4

●Работая температура случая: 0~70℃

Применения

●Локальная сеть (LAN)

●Сеть широкого пространства (БОЛЕЗНЕННАЯ)

●Переключатель к интерфейсу маршрутизатора

тег:

Место происхождения:	КИТАЙ
Фирменное наименование:	OLKOPTO
Сертификация:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Номер модели:	OLCFXXTXL-CD40

Количество мин заказа:	1 ПК
Упаковывая детали:	Индивидуальный пакет
Время доставки:	3-5 рабочих дней
Условия оплаты:	T/T или чистые 30 дней
Поставка способности:	2к в месяц

Совместимый бренд:	Парча	Имя поставщика:	Olinkcom
Форм-фактор:	CFP2	Тариф данных:	100Gbps
Длина волны:	WDM LAN	Расстояние:	40km
Соединитель:	Дуплекс LC	Температура:	0~70℃
Поддержанные DOM:	Да	Гарантия:	3 лет
Высокий свет:	Оптически модуль приемопередатчика CFP2 , модуль приемопередатчика 40km оптически , приемопередатчик 40km ER4 cfp2
