DOM LC SMF приемопередатчика 1310nm 10km CFP2-100G-LR4 CFP2 оптически

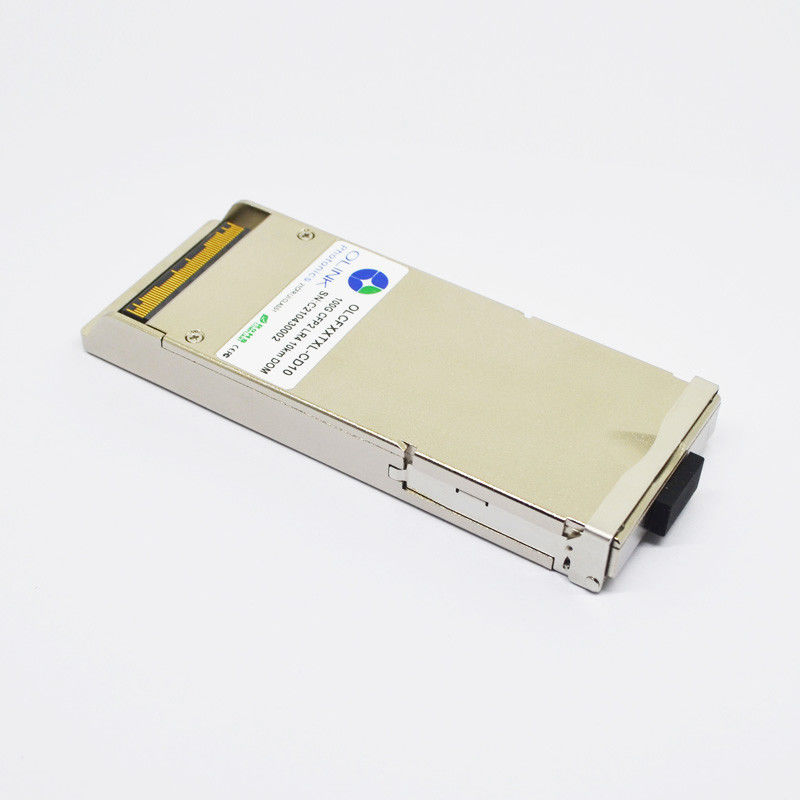

Модуль приемопередатчика DOM LC SMF Cisco совместимый CFP2-100G-LR4 100GBASE-LR4 1310nm 10km
Приемопередатчик Olinkcom 100G CFP2 LR4 оптически интегрирует путь приемника и передатчика на одном модуле. В
передайте сторону, 4 майны потоков серийных данных возьмите, retimed, и передайте до 4 водителя лазера.
Водители лазера контролируют 4 EMLs (лазеры модулируемые Электрическ-абсорбцией) с разбивочной длиной волны
1296 nm, 1300nm, 1305nm и 1309 nm. Оптически сигналы переданы по мультиплексу к однорежимному волокну
через соединитель LC индустриального стандарта. В получите сторону, 4 майны оптически потоков данных
оптически де-переданный по мультиплексу интегрированным оптически демультиплексором. Каждый поток данных взят PIN
фотодетектор и усилитель транс-импеданса, retimed. Этот модуль отличает горяч-pluggable электрическим
интерфейс, потребление низкой мощности и управление MDIO интерфейс.
Оптически характеристики
| Параметр |
Символ |
Блок |
Минута |
Тип |
Макс |
Примечания |
| Характеристики оптически передатчика |
| Сигнализировать тариф, каждая майна |
|
GBd |
25,78125 ±100 ppm |
100GBase-LR4 |
| 27,9525 ±20 ppm |
OTU4 |
| Диапазон длины волны 4 майн |
λ1 |
nm |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Полная сила старта |
|
dBm |
|
|
10,5 |
100GBase-LR4 |
| |
|
10 |
OTU4 |
| Средняя сила старта, каждая майна |
Pavg |
dBm |
-4,5 |
|
4,5 |
2 |
| -0,6 |
|
4 |
| Оптически амплитуда модуляции, каждая майна (OMA) 2 |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Разница в силе старта между всеми 2 майнами (OMA) |
|
dB |
|
|
5 |
|
| Коэффициент вымирания |
ER |
dB |
4 |
|
|
100GBase-LR4 |
| 4 |
|
6,5 |
OTU4 |
| коэффициент подавления Сторон-режима |
SMSR |
dB |
30 |
|
|
|
| Штраф передатчика и рассеивания, каждая майна |
TDP |
dB |
|
|
2,2 |
|
| Оптически допуск возвращенной потери |
|
dB |
|
|
20 |
|
| Передатчик reflectance3 |
|
dB |
|
|
– 12 |
|
| Маска глаза передатчика {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
100GBase-LR4 |
| Характеристики оптически приемника |
| Получите тариф для каждой майны |
|
Gbps |
|
25,78125 |
27,9525 |
|
| Сила входного сигнала перегрузки оптически |
Pmax |
dBm |
5,5 |
|
|
3 |
|
Среднее получает силу для каждого
Майна
|
Pin |
dBm |
-8,6 |
|
3 |
4 |
|
Получите силу в OMA для каждого
Майна
|
PinOMA |
dBm |
|
|
3 |
|
|
Разница в получить силу внутри
OMA между всеми 2 майнами
|
|
dBm |
|
|
|
|
|
Чувствительность приемника в OMA для
Каждая майна
|
СОМА |
dBm |
|
|
-8,6 |
5 |
|
Усиленная чувствительность приемника внутри
OMA для каждой майны
|
|
dBm |
|
|
-6,8 |
6, 7 |
Примечания:
1. Течение поставки включает течение и доску для испытаний поставки модуля CFP2 workingcurrent.
2. Средняя сила старта, каждая майна (минута) информативна для 100GBase-LR4, не основного индикатора силы сигнала.
приемник 3.The будет допустить, без повреждения, непрерывное подвержение к оптически входному сигналу имея этот уровень средней мощности
4. Среднее получает силу, каждая майна (минута) информативна и не основная индикаторы
силы сигнала. Полученная сила под этим значением не может быть уступчива; однако, значение над этим не обеспечивает соответствие
5. Чувствительность приемника (OMA), каждая майна (максимальная) информативна
6. Измеренный с сигналом теста прилегания на TP3 для BER=10-12
7. условия усиленного теста чувствительности приемника: вертикальный штраф закрытия глаза для каждой майны 1.8dB; усиленный глаз J2 дрожит для каждой майны 0.3UI; усиленный глаз J9 дрожит для каждой майны 0.47UI.
Характеристики продукта
●Поддержки до битовых скоростей 112Gbps
●Двухшпиндельный соединитель LC
●Горячее pluggable
●Работая электрический тариф серийных данных до 27.952493Gbps
●параллельный электрический последовательный интерфейс 4
●Применимый для соединения 10km SMF
●Потребление низкой мощности, < 6W="">
●Монитор Interfacel цифров диагностический
●Интерфейс связи MDIO
●Работая температура случая: Commerical: °C 0 до 70
Применения
●Локальные сети центра данных &100G
●ITU-T OTU4 OTL4.4
