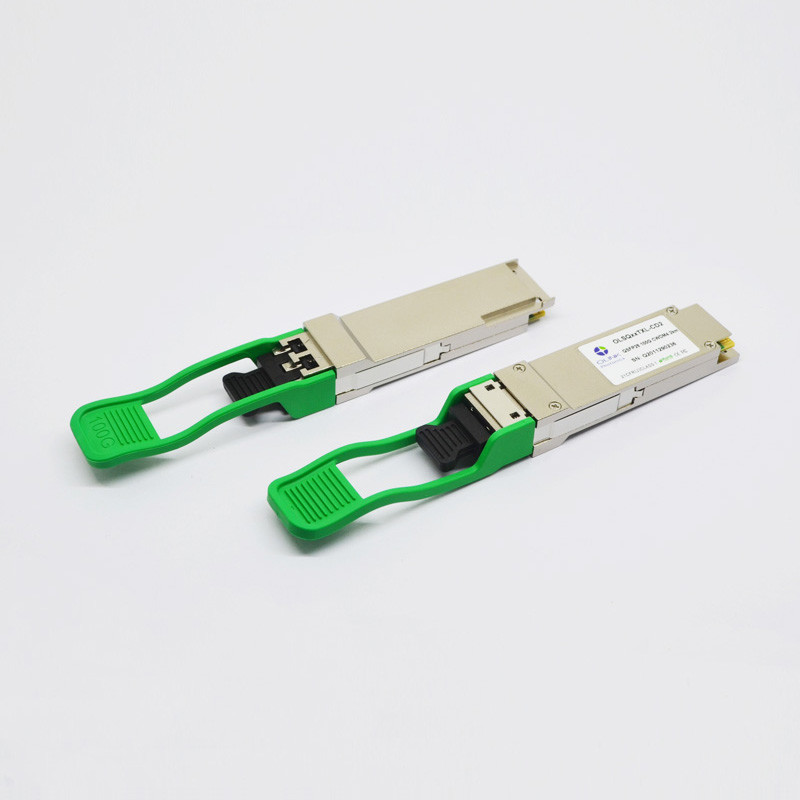

Ость приемопередатчика MMF DOM 2km модуля приемопередатчика QSFP28 100G CWDM4 оптически совместимая
Переключатели ости поддержки DOM модуля приемопередатчика QSFP28 100G CWDM4 2km LC MMF оптически
Характеристики продукта
●Интерфейс двухшпиндельной штепсельной розетки LC оптически
●Одиночное электропитание +3.3V
●Горяч-pluggable форм-фактор QSFP28 MSA
●электрический последовательный интерфейс 4x25G
●Соединение AC сигналов CML
●Передатчик: охлаженное 4x25Gb/s CWDM TOSA (1271,1291,1311,1331nm)
●Приемник: 4x25Gb/s PIN РОЗА
●Диссипация низкой мощности (Макс: 3.5W)
●Построенный в цифровой диагностической функции
●Работая диапазон температур случая: 0℃ к 70℃
●Уступчивый с 100GBASE
●Интерфейс связи I2C
Применения
●100GBASE CWDM4
●Infiniband QDR и соединения ГДР
●соединения Datacom 100G
Стандарты
●Уступчивый с интерфейсом IEEE 802.3bm CAUI-4
●Уступчивый со спецификациями оборудования QSFP28 MSA
●Уступчивый с CWDM4 MSA
●Уступчивый с RoHS
Функциональное описание
●Оптически приемопередатчик OLSQXXTXM-CD02 интегрирует передает и получает путь на один модуль.
●На передайте сторону, 4 майны потоков серийных данных возьмите, retimed, и передайте дальше до 4 водителя лазера, который контролируют 4 CWDM с ●1271, 1291, 1311, и 1331 длины волны центра nm.
●Оптически сигналы после этого переданы по мультиплексу в однорежимное волокно через соединитель LC индустриального стандарта.
●На получите сторону, 4 майны оптически потоков данных оптически demultiplexed интегрированным оптически демультиплексором.
●Каждый пар данных взят фотодетектором PIN и усилителем transimpedance, retimed, и передан дальше к водителю выхода.
●Этот модуль отличает горяч-pluggable электрическим интерфейсом, потреблением низкой мощности, и двухпрободным последовательным интерфейсом.
Оптически характеристики
(Испытанный под порекомендованными эксплуатационными режимами, если не указано иное)
| Параметр |
Символ |
Блок |
Минута |
Тип |
Макс |
Примечания |
| Передатчик |
| Сигнализировать тариф, каждая майна |
|
Gb/s |
25,78125 ±100 ppm |
1 |
| Диапазон длины волны 4 майн |
λ1 |
nm |
1264,5 |
1271 |
1277,5 |
|
| λ2 |
1284,5 |
1291 |
1297,5 |
|
| λ3 |
1304,5 |
1311 |
1317,5 |
|
| λ4 |
1324,5 |
1331 |
1337,5 |
|
| Полная сила старта |
Pout |
dBm |
|
|
8,5 |
|
| Средняя сила старта, каждая майна |
Pavg |
dBm |
-6,5 |
|
2,5 |
2 |
| Оптически амплитуда модуляции (OMA), каждая майна |
POMA |
dBm |
-4,0 |
|
2,5 |
|
| Коэффициент вымирания |
ER |
dB |
3,5 |
|
|
|
| коэффициент подавления Сторон-режима |
SMSR |
dB |
30 |
|
|
|
|
Средняя сила старта
передатчик, в майну
|
POFF |
dBm |
|
|
-30 |
|
| Оптически допуск возвращенной потери |
|
dB |
|
|
20 |
|
| Отражение передатчика |
|
dB |
|
|
– 12 |
|
| Маска глаза передатчика {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} |
3 |
| Приемник |
| Получите тариф для каждой майны |
|
Gb/s |
25,78125 ±100 ppm |
4 |
| Диапазон длины волны 4 майн |
λ1 |
nm |
1264,5 |
1271 |
1277,5 |
|
| λ2 |
1284,5 |
1291 |
1297,5 |
|
| λ3 |
1304,5 |
1311 |
1317,5 |
|
| λ4 |
1324,5 |
1331 |
1337,5 |
|
| Сила входного сигнала перегрузки оптически |
Pmax |
dBm |
3,5 |
|
|
|
|
Среднее получает силу для каждого
Майна
|
Pin |
dBm |
-11,2 |
|
2,5 |
5 |
| Чувствительность приемника (OMA) в майну |
Psens1 |
dBm |
|
|
-10 |
6 |
| Усиленная чувствительность (OMA) в майну |
Psens2 |
dBm |
|
|
-7,3 |
7 |
| Отражение приемника |
RL |
dB |
|
|
-26 |
|
| Лос Де-утверждает |
Pd |
dBm |
|
|
-11,6 |
|
| Лос утверждает |
PA |
dBm |
-24 |
|
|
|
| Гистерезис потери |
Pd-PA |
dBm |
|
2 |
|
|
Примечания:
1. Передатчик состоит из 4 лазеров работая на 25.78Gb/s каждом.
2. Средняя сила старта, каждая майна (минута) информативна и не основная индикаторы силы сигнала. Передатчик с силой старта под этим значением не может быть уступчив; однако, значение над этим не обеспечивает соответствие.
3. Коэффициент удара 5x10-5.
4. Приемник состоит из 4 фотодетекторов работая на 25.78Gb/s каждом.
5. Минимальная величина минута TxOMA информативных, равных с бесконечным ER и максимальная вносимая потеря канала.
6. Чувствительность определена на BER 5x10-5
7. Измеренный с сигналом теста прилегания CWDM4 MSA2 на TP3 для BER 5x10-5
Больше деталей наших продуктов:
Высокие надежные оптически компоненты и превосходный дизайн
Лазер 1.DLB и фотодиод PIN
- Длинная дальность передачи.
- Быстрый ход и представление
палец золота 2.Thick
- Стабилизированная деятельность
- Повторенный заткните и отключите
трудная раковина золота 3.Plating
- Хорошее тепловыделение
- Не смогите быть деформировано легко
- Анти--электромагнитное взаимодействие
Рентабельная и надежная передача
- Потребление низкой мощности и низкая латентность позволить вашим приборам сети работать эффективно
- DOM действуют поддерживают контроль в реальном времени для состояния приемопередатчика.
Всесторонняя проверка технических характеристик с нашим предварительным оборудованием
- Аттестованный и испытани по система автоматизированного контроля качества, для обеспечения высокой эффективности в фактической рабочей Среде. Полно испытанный для совместимости в наших, который соответствуют переключателях.
Наши паковать & обозначать:
- Противостатическая коробка
- Индивидуальный пакет
- 10pcs/pallet
- 20pcs/pallet
Наша миссия обеспечить рентабельный оптически приемопередатчик SFP, SFP+, DAC, QSFP etc с качеством 100% надежным, через быстрые задержку и большой после обслуживания после продажи!
Наши все модули имеют 3 лет гарантии!
