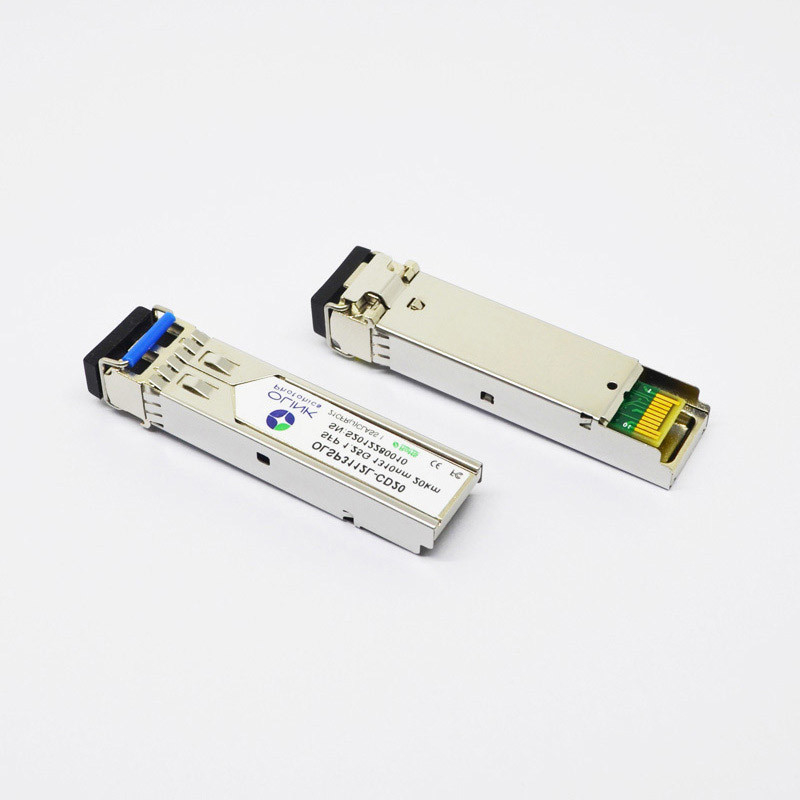

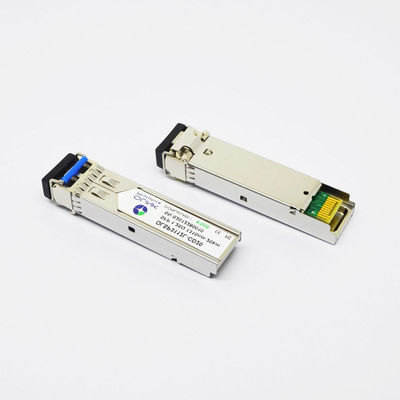

Модуль приемопередатчика можжевельника 1000BASE-LX/LH SFP 1310nm 10km LC совместимый
Детали продукта
Модуль приемопередатчика можжевельника 1000BASE-LX/LH SFP 1310nm 10km LC совместимый состоит из 3 разделов: передатчик лазера FP, фотодиод PIN интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Оно поддерживает двойную скорость обработки данных 1.25Gbps/1.0625Gbps и дальность передачи 10km с SMF.
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Работая длина волны |
λ |
1290 |
1310 |
1330 |
nm |
|
| Ave. (позволенная) сила выхода |
ВЫМОСТИТЕ |
-9 |
|
-3 |
dBm |
1 |
| Коэффициент вымирания |
ER |
9 |
|
|
dB |
1 |
| Ширина RMS спектральная |
Δλ |
|
|
0,65 |
nm |
|
| Время подъема/падения (20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Штраф рассеивания |
TDP |
|
|
3,9 |
dB |
|
| Глаз выхода оптически |
Уступчивый с IEEE802.3 z (безопасность aser класса 1) |
| Приемник |
| Работая длина волны |
λ |
|
1310 |
|
nm |
|
| Чувствительность приемника |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Перегрузка |
ВЫМОСТИТЕ |
0 |
|
|
dBm |
3 |
| ЛОС утверждает |
PA |
-35 |
|
|
dBm |
|
| ЛОС Де-утверждает |
Pd |
|
|
-24 |
dBm |
|
| Гистерезис ЛОС |
Pd-PA |
0,5 |
|
|
dB |
|
Примечания:
1. Измеренный на 1.25Gb/s стелевизионной испытательной таблицейNRZ PRBS 2 223 до 1.
2. Нефильтрованный, измеренный с PRBS223 – 1 телевизионной испытательной таблицей @1.25Gbps
3. Измеренный на 1.25Gb/s с телевизионной испытательной таблицей NRZ PRBS 223 до 1 на BER < 1x10="">-12
Общие работая характеристики
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Тариф данных |
DR |
|
1,25 |
|
Gb/s |
|
| Подача напряжения |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Поставка настоящая |
Icc5 |
|
|
220 |
мамы |
|
| Работая Temp случая. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Применения
●Локальные сети гигабита и канал волокна
●Переключатель для того чтобы переключить интерфейс и переключенные применения backplane
●Интерфейс маршрутизатора/сервера
●Другие оптически системы передачи
Упорядочение информации
| Номер детали |
Описание |
| OLSP3112L-CD10 |
SFP, 1.25G, 1310nm, 10Km, 0~70℃, с монитором цифров диагностическим |
| OLSP3112L-ID10 |
SFP, 1.25G, 1310nm, 10Km, -40~85℃, с монитором цифров диагностическим |
Особенности оптически модуля приемопередатчика
- Передача до 20km на SMF
- До 1,25 Gbps
- лазер 1310nm FP и приемник PIN
- Интерфейс одиночной штепсельной розетки LC/SC оптически уступчивый
- двухпрободный интерфейс для интегрированного контроля цифров диагностического
- Горячее pluggable
- Очень низкий EMI и превосходное предохранение от ESD
- электропитание 3.3V
- Расход энергии более менее чем 1.0W
- Работая температура случая: 0~+70°C
вопросы и ответы
Q1. Могу я иметь заказ образца? Что ваше MOQ?
A2: Да, мы приветствуем заказ образца для того чтобы испытать и проверить качество. Смешанные образцы приемлемы, мы не имеют MOQ, 1 образец доступны.
Q2. Как ваша компания делает относительно проверки качества?
A2: Каждое одиночное оптическое индивидуально испытало в нашем центре теста, и также испытанный для совместимости на разнообразие различных брендах сетевого оборудования
Q3. Что торговые термины?
A3: Время выполнения: самая популярная оптика в запасе, готовом для того чтобы грузить. некоторое из высок-значения и специализирует оптику имеет короткое время выполнения.
Условие оплаты: Западное соединение, T/T, escow Aliexpress, грамм денег, платеж наличными
Гарантия: 3 года
Q4. Что температурная амплитуда рабочей температуры оптически модулей?
A4: Коммерчески диапазон температур (COM): 0 к 70°C (32 к 158°F)
Выдвинутый диапазон температур (EXT): -5 к 85°C (23 к 185°F)
Промышленный диапазон температур (IND): 40 к 85°C (- 40 к 185°F)
Диапазон температур хранения: -40 к +85°C (- 40 к 185°F)
