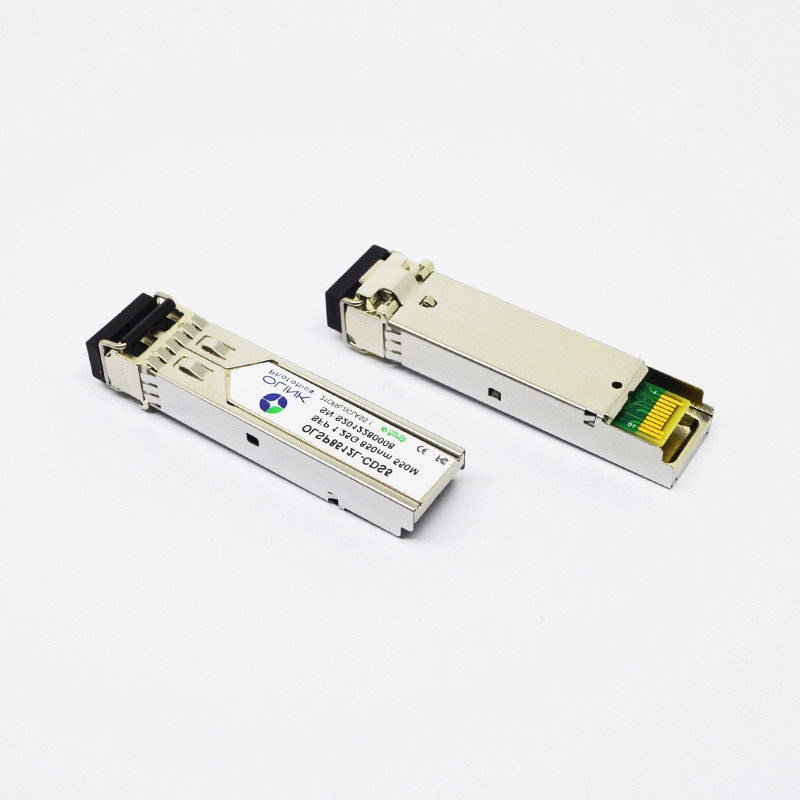

Весьма совместимый приемопередатчик 1000BASE-SX 850nm 550m оптического волокна SFP

Весьма совместимый приемопередатчик 1000BASE-SX 850nm 550m оптического волокна SFP

Модуль оптически приемопередатчика весьма совместимый 1000BASE-SX SFP 850nm 550m SFP

Характеристики продукта

• Передача до 20km на SMF
• До 1,25 Gbps
• лазер 1310nm FP и приемник PIN
• Интерфейс одиночной штепсельной розетки LC/SC оптически уступчивый
• двухпрободный интерфейс для интегрированного контроля цифров диагностического
• Горячее pluggable
• Очень низкий EMI и превосходное предохранение от ESD
• электропитание 3.3V
• Расход энергии более менее чем 1.0W
• Работая температура случая: 0~+70°C

Pin Defintion и функции

Примечания:

1. Когда высокий, этот выход показывает недостаток лазера некоторого вида. Низкий уровень показывает нормальное функционирование. И должен быть вытягиван вверх с 4,7 – резистор 10KΩ на доске хозяина.

2. Отключение TX входной сигнал который использован для завершения работы с выхода передатчика оптически. Оно вытягиван вверх внутри модуль с 4,7 – резистор 10KΩ. Свои государства являются следующими:

Низкий уровень (0 – 0.8V): Передатчик на (>0.8, < 2="">

Максимум (2.0V~Vcc+0.3V): Передатчик вывел открытое из строя: Выведенный из строя передатчик

3. Mod-Def 0,1,2. Эти штыри определения модуля. Они должны быть вытягиваны вверх с 4.7K – резистором 10KΩ на доске хозяина. Pull-up напряжение тока находится между 2.0V~Vcc+0.3V.

Mod-Def 0 был заземлен модулем для указания что модуль присутствует

Mod-Def 1 линия часов двухпроводного последовательного интерфейса для серийного ID

Mod-Def 2 телевизионная строка с данными телетекста двухпроводного последовательного интерфейса для серийного ID

4. Когда высокий, этот выход показывает потерю сигнала (ЛОС). Низкий уровень показывает нормальное функционирование.

5. RD+/-: Эти дифференциальные выходы приемника. Они линии 100Ω соединенные AC дифференциальные которые должны быть закончены 100Ω (дифференциал) на потребителе SERDES. Соединение AC сделано внутри модуля и таким образом необходимо на доске хозяина.

6. TD+/-: Эти входные сигналы дифференциального датчика. Они AC-соединены, дифференциальные линии с дифференциальным прекращением 100Ω внутри модуля. Соединение AC сделано внутри модуля и таким образом необходимо на доске хозяина.

Применения

●Локальные сети гигабита

●Канал волокна

●Переключатель для того чтобы переключить интерфейс

●Переключенные применения backplane

●Интерфейс маршрутизатора/сервера

●Другие оптически системы передачи

Упорядочение информации

вопросы и ответы

Q: Вы торговая компания или изготовитель?

: Мы первоначальный изготовитель. Мы можем сделать дело OEM/ODM. Наша компания главным образом производит продукты стекловолокна.

Q: Сколько времени ваш срок поставки?

: Срок поставки приобретения группы: 30-60 дней; Время почты до востребования: 20 дней.

Q: Что ваши условия платежа?

: T/T 30% как депозит, и 70% перед доставкой.

Q: Что гарантия?

: Свободная гарантия один год от квалифицированного дня поручать. Если любой недостаток для наших продуктов в пределах свободный период гарантии, то мы отремонтируем его и изменим собрание недостатка бесплатно.
