Оптика Cisco Meraki MA-QSFP-40G-LR4 совместимая 40GBASE-LR4 QSFP+ (SMF, CWDM 1271~1331nm, LC, DDM)
40G QSFP+ LR4 10km

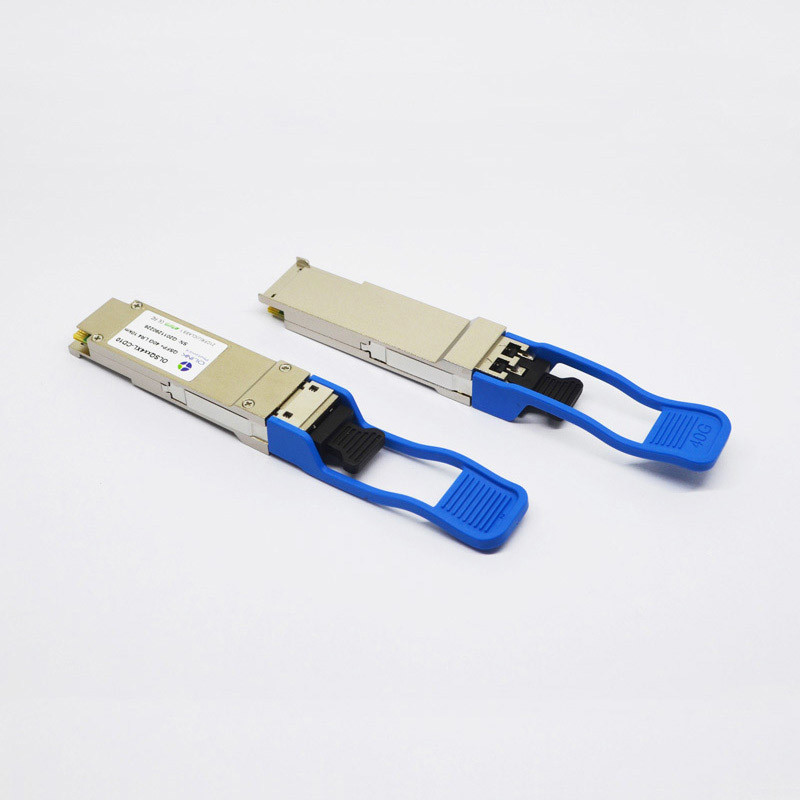

Этот приемопередатчик 40GBASE-LR4 QSFP+ совместим с сетевым оборудованием Cisco Meraki и соответствующий к Meraki MA-QSFP-40G-LR4. Он запрограммирован и испытан для работы с переключателями центра данных Meraki, маршрутизаторами, NICs и другими оптически приборами перехода в применении сетей локальных сетей 40G и высокопроизводительных вычислений. Он снабжает идеальную замену приемопередатчик OEM на значительно меньше цены. Этот эквивалент MA-QSFP-40G-LR4 содержит соединитель LC двухшпиндельный для оптически интерфейса и контактный разъем 38 для электрического интерфейса.
Особенности
• Функционально идентичный к Meraki MA-QSFP-40G-LR4
• Высокая пропускная способность канала: 40 Gbps в оптику
• Связи до 10km на волокне одиночного режима
• 4 канала CWDM 1271, 1291,1311 и 1331nm
• Электрически горяч-swappable
• Уступчивый с IEEE 802.3ba 40GBASE-LR4
• Диссипация силы < 3="">
• Контроль диагностик цифров поддержек
• RoHS6 уступчивое
Порекомендованные эксплуатационные режимы и требования к электропитания
| Параметр |
Символ |
MIN. |
Типичный |
Макс |
Блок |
Примечание |
| Работая температура случая |
ВЕРХНЯЯ ЧАСТЬ |
0 |
|
70 |
℃ |
|
| Напряжение тока электропитания |
VCC |
3,1 |
3,3 |
3,47 |
V |
|
| Тариф данных, каждая майна |
|
|
10,3125 |
|
Gb/s |
|
| Максимум ввода напряжения контроля |
|
2 |
|
VCC |
V |
|
| Низкий уровень ввода напряжения контроля |
|
0 |
|
0,8 |
V |
|
| Расстояние связи с G.652 |
D |
|
|
10 |
km |
|
Примечания:
1. Уступчивый с локальными сетями 40G. Совместимый с локальными сетями 1/10 гигабит и каналом волокна 1/2/4/8/10G.
2. Испытанный с телевизионной испытательной таблицей PRBS 231до1.
3. В 40GBASE-LR4, IEEE 802.3ba.
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, VCC = 3,13 до 3,47 v)
| Параметр |
Символ |
Минута |
Типичный |
Макс |
Блок |
Примечания |
| Назначение длины волны |
L0 |
1264,5 |
1271 |
1277,5 |
nm |
|
| L1 |
1284,5 |
1291 |
1297,5 |
nm |
|
| L2 |
1304,5 |
1311 |
1317,5 |
nm |
|
| L3 |
1324,5 |
1331 |
1337,5 |
nm |
|
| Передатчик |
| Бортовой коэффициент подавления режима |
SMSR |
30 |
|
|
dB |
|
| Полная средняя сила старта |
PT |
|
|
8,3 |
dBm |
|
| Средняя сила старта, каждая майна |
PAVG |
-7 |
|
2,3 |
dBm |
|
| Оптически амплитуда модуляции (OMA), каждая майна |
POMA |
-4 |
|
3,5 |
dBm |
1 |
| Разница в силе старта между всеми 2 майнами (OMA) |
Ptx, разница |
|
|
6,5 |
dB |
|
| Сила старта в OMA минус штраф передатчика и рассеивания (TDP), каждая майна |
|
-4,8 |
|
|
dBm |
|
| TDP, каждая майна |
TDP |
|
|
2,6 |
dB |
|
| Коэффициент вымирания |
ER |
3,5 |
|
|
dB |
|
| Относительный шум интенсивности |
RIN |
|
|
-128 |
dB/Hz |
отражение 12dB |
| Оптически допуск возвращенной потери |
TOL |
|
|
20 |
dB |
|
| Отражение передатчика |
RT |
|
|
-12 |
dB |
|
|
Определение маски глаза передатчика
{X1, X2, X3, Y1, Y2, Y3}
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
| Средний передатчик выключения старта, каждая майна |
Poff |
|
|
-30 |
dBm |
|
| Приемник |
| Порог повреждения, каждая майна |
THd |
3,4 |
|
|
dBm |
2 |
| Полное среднее получить силу |
|
|
|
8,3 |
dBm |
|
| Среднее получает силу, каждую майну |
|
-13,7 |
|
2,3 |
dBm |
|
| Отражение приемника |
RR |
|
|
-26 |
dB |
|
| Чувствительность приемника (OMA), каждая майна |
SEN |
|
|
-11,5 |
dBm |
|
| Усиленная чувствительность приемника (OMA), каждая майна |
|
|
|
-9,6 |
dBm |
3 |
| Разница в получить силу между всеми 2 майнами (OMA) |
Prx, разница |
|
|
7,5 |
dB |
|
| ЛОС утверждает |
LOSA |
-30 |
|
|
dBm |
|
| ЛОС Deassert |
LOSD |
|
|
-14 |
dBm |
|
| Гистерезис ЛОС |
LOSH |
|
1 |
|
dB |
|
| Частоты отсечки dB приемника электрическая 3 верхних, каждая майна |
FC |
|
|
12,3 |
GHz |
|
| Условия теста чувствительности приемника стресса (примечания 5) |
| Вертикальный штраф закрытия глаза, каждая майна |
|
|
1,9 |
|
dB |
|
| Усиленное дрожание глаза J2, каждая майна |
|
|
0,3 |
|
UI |
|
| Усиленное дрожание глаза J9, каждая майна |
|
|
0,47 |
|
UI |
|
Примечания:
1. Даже если TDP < 0="">
2. Приемник будет допустить, без повреждения, непрерывное подвержение к модулируемому оптически входному сигналу имея этот уровень силы на одной майне. Приемник не должен работать правильно на этой силе входного сигнала.
3. Измеренный с сигналом теста прилегания на входном сигнале приемника для BER = 1x10-12.
4. Штраф закрытия глаза MVertical и усиленное дрожание глаза условия испытаний для измерять усиленную чувствительность приемника. Они нет характеристик приемника.
Соответствие
IEC/EN 61000-4-2, IEC-60825
УПРАВЛЕНИЕ ПО САНИТАРНОМУ НАДЗОРУ ЗА КАЧЕСТВОМ ПИЩЕВЫХ ПРОДУКТОВ И МЕДИКАМЕНТОВ 21CFR 1040,10 и 1040,11
RoHS, SFF-8436, IEEE802.3ba
