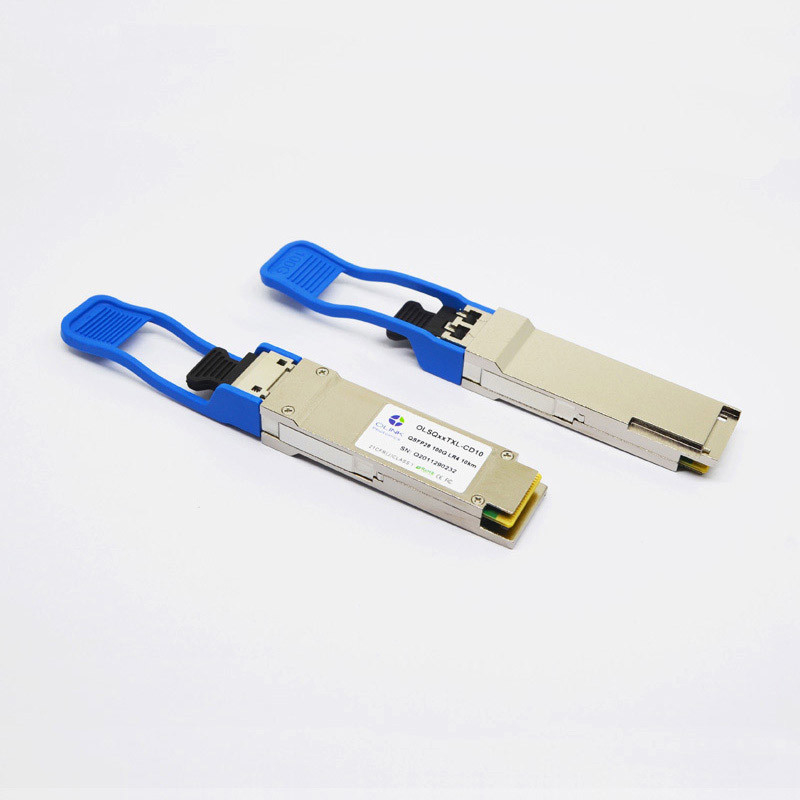

Приемопередатчик Cisco QSFP-100G-LR4-S совместимый 100GBASE-LR4 QSFP28 оптически (SMF, 1295~1310nm, LC, 10km, DOM)
100G QSFP28 1310nm 10km
Этот приемопередатчик 100GBASE-LR4 QSFP28 совместим с сетевым оборудованием Cisco и соответствующий к Cisco QSFP-100G-LR4-S. Соответствующее для длинных расстояний и предлагает сильно рентабельный путь установить взаимодействие связи 100 гигабит между приборами использующ порты QSFP28. Совместимое QSFP-100G-LR4-S преобразовывает 4 канала входного сигнала электрических данных 25Gb/s до 4 канала сигналов WDM LAN оптически и после этого передает по мультиплексу их в одиночный канал для оптически передачи 100Gb/s. Приемопередатчик указател поддержки длины до 10km над однорежимным волокном (SMF) на длине волны определенной между 1295nm и 1310nm используя двухшпиндельный соединитель LC.
Особенности
• Функционально идентичный к Cisco QSFP-100G-LR4-S
• До тарифа данных 26Gb/s в канал
• QSFP28 MSA уступчивое
• До 10km на волокне одиночного режима
• Одиночное электропитание 3.3V
• Максимальный расход энергии 3.5W
• Соединитель LC дуплекса оптически
• Встроенная цифровая диагностическая функция
Абсолютный максимум оценок
| Параметр |
Символ |
MIN. |
Максимальный. |
Блок |
Примечание |
| Подача напряжения |
Vcc |
-0,5 |
3,6 |
V |
|
| Температура хранения |
TS |
-40 |
85 |
°C |
|
| Относительная влажность |
RH |
0 |
85 |
% |
|
| Порог повреждения Rx, в майну |
PRdmg |
5,5 |
|
dBm |
|
Примечание: Стресс свыше оценок максимума абсолютных может причинить постоянное повреждение к приемопередатчику.
Оптически характеристики (топ-=0~70℃, Vcc=3.14~3.47V)
(Испытанный под порекомендованными эксплуатационными режимами, если не указано иное)
| Параметр |
Символ |
Блок |
Минута |
Тип |
Макс |
Примечания |
| Передатчик |
| Сигнализировать тариф, каждая майна |
|
Gb/s |
25,78125 ±100 ppm |
1 |
| Диапазон длины волны 4 майн |
λ1 |
nm |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Полная сила старта |
Pout |
dBm |
|
|
10,5 |
|
| Средняя сила старта, каждая майна |
Pavg |
dBm |
-4,5 |
|
4,5 |
2,7 |
| Оптически амплитуда модуляции, каждая майна (OMA) |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Коэффициент вымирания |
ER |
dB |
4 |
|
|
|
| коэффициент подавления Сторон-режима |
SMSR |
dB |
30 |
|
|
|
|
Средняя сила старта
передатчик, в майну
|
POFF |
dBm |
|
|
-30 |
|
| Оптически допуск возвращенной потери |
|
dB |
|
|
20 |
|
| Отражение передатчика |
|
dB |
|
|
– 12 |
|
| Маска глаза передатчика {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Приемник |
| Получите тариф для каждой майны |
|
Gb/s |
25,78125 ±100 ppm |
4 |
| Диапазон длины волны 4 майн |
λ1 |
nm |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Сила входного сигнала перегрузки оптически |
Pmax |
dBm |
5,5 |
|
|
|
|
Среднее получает силу для каждого
Майна
|
Pin |
dBm |
-10,6 |
|
4,5 |
5,7 |
| Чувствительность приемника (OMA) в майну |
Psens1 |
dBm |
|
|
-11,3 |
|
| Усиленная чувствительность (OMA) в майну |
Psens2 |
dBm |
|
|
-6,8 |
6 |
| Потеря возвращения |
RL |
dB |
-26 |
|
|
|
| Частота отсечки 3dB приемника электрическая верхняя, в майну |
|
GHz |
|
|
31 |
|
| Лос Де-утверждает |
Pd |
dBm |
|
|
-11,6 |
|
| Лос утверждает |
PA |
dBm |
-23,6 |
|
|
|
| Гистерезис потери |
Pd-PA |
dBm |
|
2 |
|
|
Примечания:
1. Передатчик состоит из 4 лазеров работая на 25.78Gb/s каждом.
2. Минимальная величина информативна.
3. Коэффициент удара 5x10-5.
4. Приемник состоит из 4 фотодетекторов работая на 25.78Gb/s каждом.
5. Минимальная величина минута TxOMA информативных, равных с бесконечным ER и максимальная вносимая потеря канала.
6. SRS измерено с вертикальным штрафом закрытия глаза dB 1,8 максимального, J2 0,30 UI, и J9 0,47 UI.
7. Значение силы и точность силы со всеми каналами дальше.
