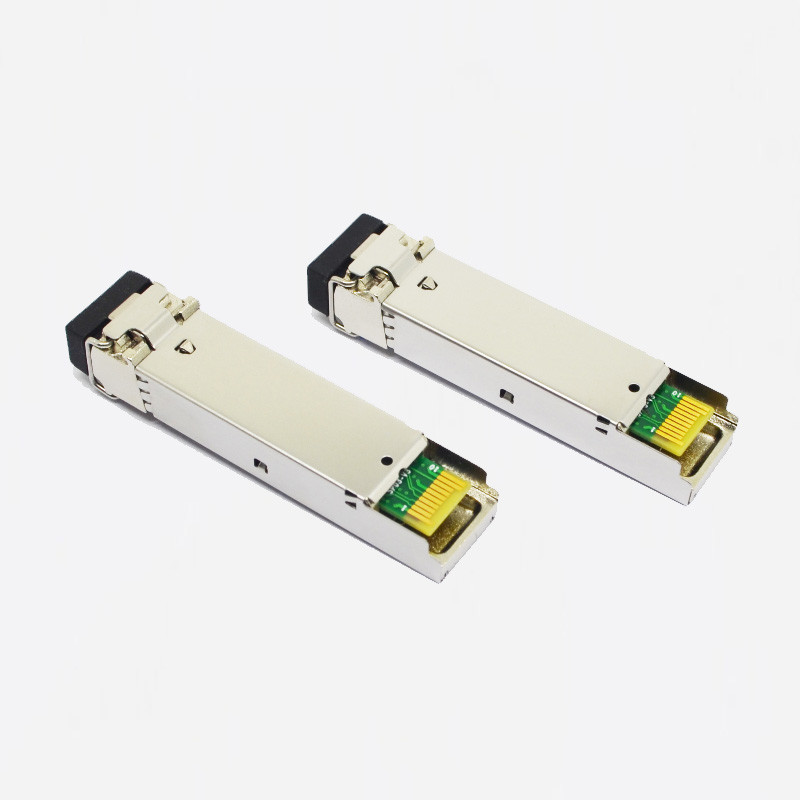

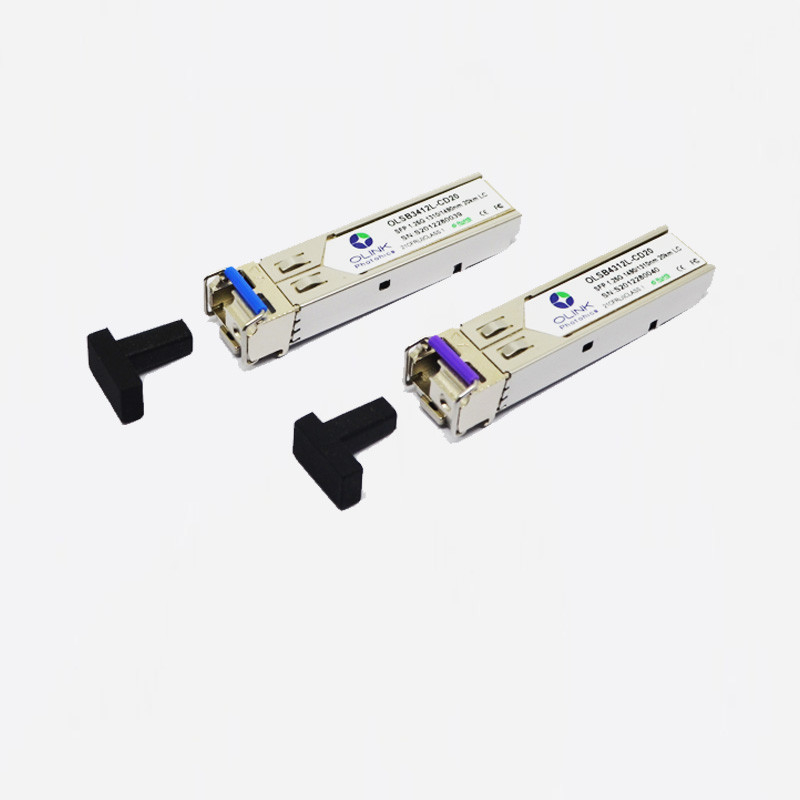

Модуль приемопередатчика DOM LC SMF 1000BASE-BX-D BiDi SFP 1490nm/1310nm 20km
Характеры продукции
OLSB Olinkphotonics 34(43) 12L-CD20, приемопередатчики SFP-BIDI высокая эффективность, рентабельные модули поддерживая двойную скорость обработки данных 1.25Gbps/1.0625Gbps и дальность передачи 20km с приемопередатчиком SMF.The состоит из 3 разделов: передатчик лазера FP/DFB, фотодиод PIN интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i. Приемопередатчики совместимы с согласованием Мульти-источника SFP (MSA) и SFF-8472. Для получения дополнительной информации, пожалуйста см. SFP MSA.
Абсолютный максимум оценок
| Параметр |
Символ |
MIN. |
Максимальный. |
Блок |
Примечание |
| Подача напряжения |
Vcc |
-0,5 |
4,0 |
V |
|
| Температура хранения |
TS |
-40 |
85 |
°C |
|
| Относительная влажность |
RH |
0 |
85 |
% |
|
Примечание: Стресс свыше оценок максимума абсолютных может причинить постоянное повреждение к приемопередатчику.
Общие работая характеристики
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Тариф данных |
DR |
|
1,25 |
|
Gb/s |
|
| Подача напряжения |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Поставка настоящая |
Icc5 |
|
|
220 |
мамы |
|
| Работая Temp случая. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Электрические характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Дифференциальное качание ввода данных |
VIN, PP |
120 |
|
820 |
mVpp |
1 |
| Отключение Tx высотой с Входн |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Отключение Tx Входн-низкое |
VIL |
0 |
|
0,8 |
V |
|
| Недостаток Tx высотой с Выход |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Недостаток Tx Выход-низкий |
VOL. |
0 |
|
0,8 |
V |
2 |
| Импеданс входного сигнала дифференциальный |
Rin |
|
100 |
|
Ω |
|
| Приемник |
| Дифференциальное качание вывода данных |
Vout, pp |
340 |
650 |
800 |
mVpp |
3 |
| Rx ЛОС высотой с Выход |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Rx ЛОС Выход-низкое |
VROL |
0 |
|
0,8 |
V |
2 |
Примечания:
1. AC TD+/АРЕ внутренне соединенный с дифференциальным прекращением 100Ω внутри модуля.
2. Недостаток Tx и Rx ЛОС выходы открытого сборника, которые должны быть вытягиваны вверх с 4.7k к резисторам 10kΩ на доске хозяина. Тяга вверх по напряжению тока между 2.0V и Vcc+0.3V.
Соединенные выходы 3.RD+/- внутренне AC, и должны быть закончены 100Ω (дифференциал) на потребителе SERDES.
Характеристики продукта
●Поддерживает битовые скорости 1.25Gbps/1.0625Gbps
●Двухнаправленный соединитель LC
●Горячий pluggable след ноги SFP
●детектор фото PIN лазера and1490nm 1310nm FP
●1490nm DFB детектор фото PIN лазер и 1310nm
●Потребление низкой мощности, < 0="">
●Интерфейс диагностического монитора цифров
●Уступчивый с SFP MSA и SFF-8472
●Очень низкий EMI и превосходное предохранение от ESD
●Работая температура случая:
Commerical: °C 0 до 70
Применения
●Локальные сети гигабита
●Канал волокна
●Переключатель для того чтобы переключить интерфейс
●Переключенные применения backplane
●Интерфейс маршрутизатора/сервера
●Другие оптически связи
