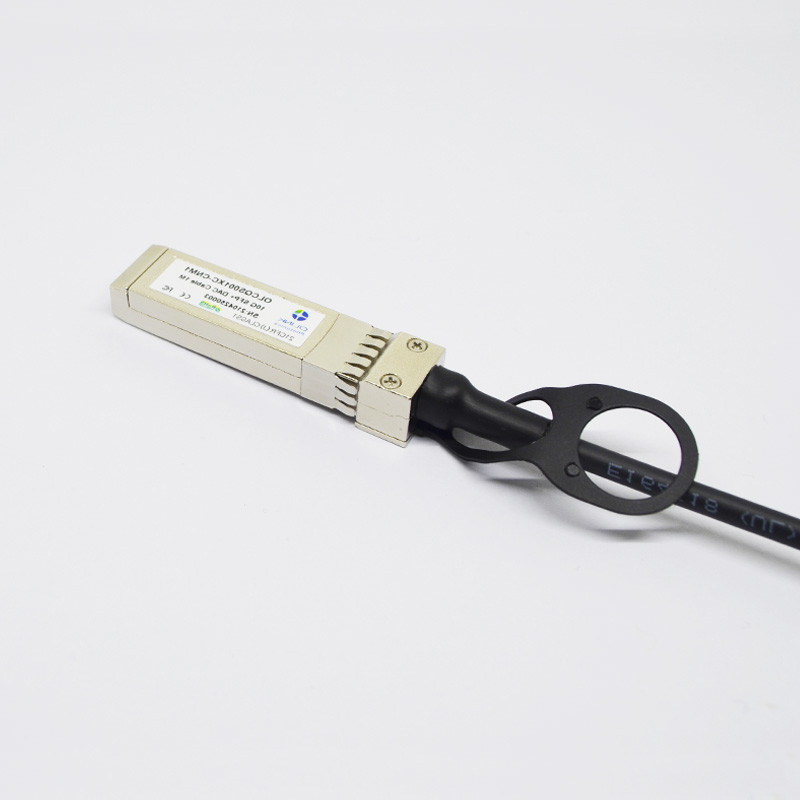

Кабель 1M присоединения ости совместимый 10G SFP+ Twinax сразу

Основная информация

Контакт

Совместимый бренд:

Ость

Имя поставщика:

Olinkcom

Тип соединителя:

SFP+ к SFP+

Тариф данных:

10Gbps

AWG:

30AWG

Длина кабеля:

Высокий свет:

кабель присоединения 10G SFP+ Twinax сразу

Кабель 1M присоединения Twinax сразу

Присоединение ости совместимое 10G SFP+ сразу привязывает кабель 1M Twinax

Кабель 1M Twinax меди присоединения ости CAB-SFP-SFP-1M совместимый 10G SFP+ пассивный сразу

PIN	Логика	Символ	Имя/описание	Примечания
1		VeeT	Земля Tx
2	LV-TTL-O	Недостаток Tx	N/A	1
3	LV-TTL-I	Отключение Tx	Отключение передатчика	2
4	LV-TTL-I/O	SDA	Данные по провода кудели серийные
5	LV-TTL-I	SCL	Часы провода кудели серийные
6		MOD-DEF0	Настоящий момент модуля, подключает с VeeT
7	LV-TTL-I	RS0	N/A	1
8	LV-TTL-O	ЛОС	ЛОС сигнала	2
9	LV-TTL-I	N/A	N/A	1
10		Лавируйте	Земля Rx
11		Лавируйте	Земля Rx
12	CML-O	RD	Данные по приемника перевернули
13	CML-O	RD+	Данные по приемника Не-перевернули
14		Лавируйте	Земля Rx
15		VccR	Электропитание Rx
16		VccT	Электропитание Tx
17		VeeT	Земля Tx
18	CML-I	TD+	Данные по передатчика Не-перевернули
19	CML-I	TD	Данные по передатчика перевернули
20		VeeT	Земля передатчика

Порекомендованные эксплуатационные режимы

Параметр	Символ	Минута	Типичный	Макс	Блок
Температура окружающей среды хранения		-10		+85	°C
Работая температура случая	Tc	0		70	°C
Напряжение тока электропитания	VCC3	3,14	3,3	3,47	V
Диссипация силы	PD			0,02	W

Механические спецификации

Соединитель совместим со спецификацией SFF-8432.

Кабель 1M присоединения ости совместимый 10G SFP+ Twinax сразу 0
