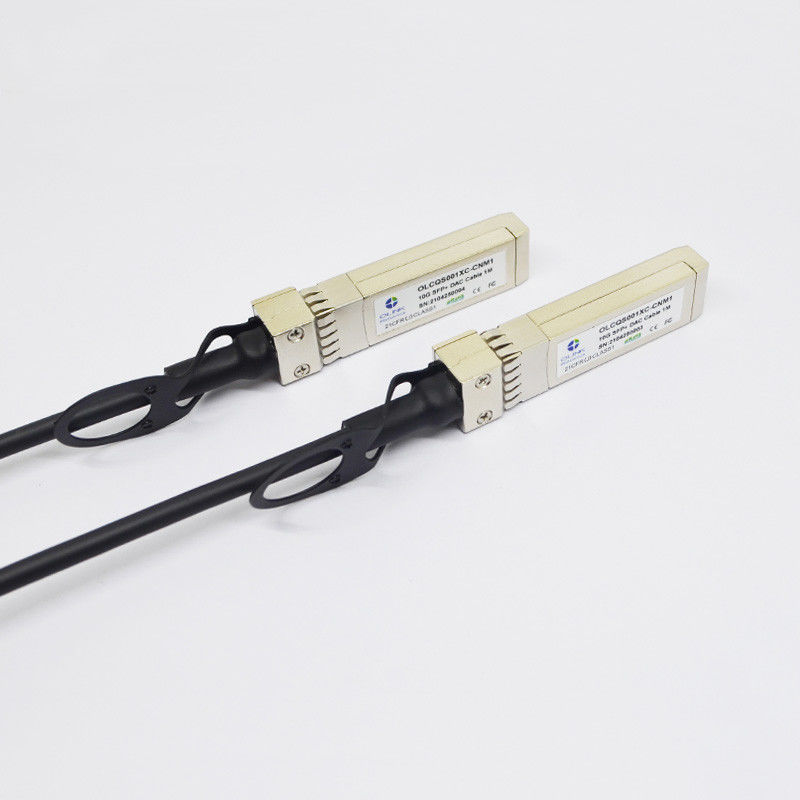

Кабель 3M можжевельника совместимый 10G SFP+ DAC Twinax соединитель края 20 штырей

Спецификации SFP+ DAC

Количество майн

Tx & Rx

Тариф данным по канала

10,3125 Gbps

Рабочая температура

0 к + 70°C

Температура хранения

-40 к + 85°C

Подача напряжения

3,3 v номинальное

Электрический интерфейс

соединитель края 20 штырей

Интерфейс управления

Сериал, I2C

Pin

Логика

Символ

Описание

1

VeeT

Земля передатчика модуля

2

LVTTL-O

Tx_Fault

Недостаток передатчика модуля

3

LVTTL-I

Tx_Disable

Отключение передатчика; Поворачивает выход лазера передатчика

4

LVTTL-I/O

SDA

двухпрободная телевизионная строка с данными телетекста последовательного интерфейса (такое же как MOD-DEF2 в INF-8074i)

5

LVTTL-I/O

SCL

двухпрободные часы последовательного интерфейса (такие же как MOD-DEF1 в INF-8074i)

6

Mod_ABS

Модуль отсутствующий, подключенный с VeeT или VeeR в модуле

7

LVTTL-I

RS0

Тариф отборное 0, выборочно контролирует приемник модуля SFP+

8

LVTTL-O

Rx_LOS

Потеря приемника индикации сигнала (в FC обозначил как Rx_LOS и в локальных сетях обозначенных как сигнал обнаружьте)

9

LVTTL-I

RS1

Тариф отборное 1, выборочно контролирует передатчик модуля SFP+

10

Лавируйте

Земля приемника модуля

11

Лавируйте

Земля приемника модуля

12

CML-O

RD

Вывод данных перевернутый приемником

13

CML-O

RD+

Вывод данных Не-перевернутый приемником

14

Лавируйте

Земля приемника модуля

15

VccR

Поставка v приемника 3,3 модуля

16

VccT

Поставка v передатчика 3,3 модуля

17

VeeT

Земля передатчика модуля

18

CML-I

TD+

Ввод данных Не-перевернутый передатчиком

19

CML-I

TD

Ввод данных перевернутый передатчиком

20

VeeT

Земля передатчика модуля

Номер детали

Описание

OLSP01XC-CN3

SFP+, до 10 Gb/s, медный кабель, 0~70℃, 3M

OLSP01XC-IN3

SFP+, до 10Gb/s, медный кабель, -40~85℃, 3M
