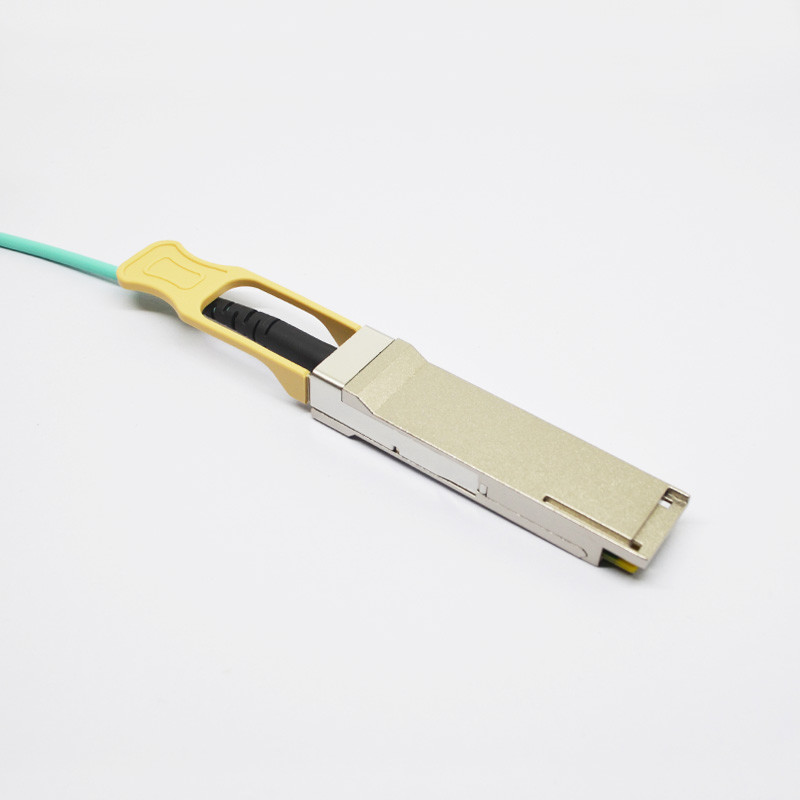

соединитель оптических кабелей AOC горячий Plugable 38pin 56G QSFP+ активный
сети можжевельника оптического кабеля AOC JNP-56G-AOC-3M 56G QSFP+ активные совместимые
Описание:
OLSQ85XA-CDM3 конструировано так, что приборы 56GbE будут конструированы с очень высокой гаван плотностью основанной на электрических и механических спецификациях.
Характеристики продукта
* полно RoHS уступчивое
* полный канал работая до 56.1Gb/s
* горячий plugable соединитель 38pin
* длина кабеля до 3m
* потребление низкой мощности: <1.5W
* 0℃ к 70℃ работая широкий диапазон температур
* одиночное электропитание +3.3V±5%
* цифров контролируя особенность
* металл заключает для более низкого EMI
Абсолютный максимум оценок
| Параметр |
Символ |
MIN. |
Максимальный. |
Блок |
Примечание |
| Подача напряжения |
Vcc |
-0,5 |
3,6 |
V |
|
| Температура хранения |
TS |
-10 |
70 |
°C |
|
| Относительная влажность |
RH |
5 |
85 |
% |
|
Примечание: Стресс свыше оценок максимума абсолютных может причинить постоянное повреждение к приемопередатчику.
Общие работая характеристики
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Тариф данных |
DR |
1,25 |
14,025 |
|
Gb/s |
|
| Подача напряжения |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Поставка настоящая |
Icc5 |
|
|
450 |
мамы |
|
| Работая Temp случая. |
Tc |
0 |
|
70 |
°C |
|
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, VCC = 3,13 до 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Работая длина волны |
λ |
840 |
850 |
860 |
nm |
|
| Глаз выхода оптически |
Уступчивый с IEEE 0802.3ae |
| Приемник |
| Работая длина волны |
|
840 |
|
860 |
nm |
|
Электрические характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, VCC = 3,13 до 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| ModSelL-модуль отборный |
VOL. |
0 |
|
0,8 |
V |
|
| ModSelL-модуль Unselect |
VOH |
2,5 |
|
VCC |
V |
|
| LPMode-низкий режим силы |
VIL |
0 |
|
0,8 |
V |
|
| LPMode-нормальная деятельность |
VIH |
2,5 |
|
VCC+0.3 |
V |
|
| ResetL-возврат |
VIL |
0 |
|
0,8 |
V |
|
| ResetL-нормальная деятельность |
VIH |
2,5 |
|
VCC+0.3 |
V |
|
| ModPrsL-нормальная деятельность |
VOL. |
0 |
|
0,4 |
V |
|
| Международн-прерывание |
VOL. |
0 |
|
0,4 |
V |
|
| Международн-нормальная деятельность |
VOH |
2,4 |
|
VCC |
V |
|
| Характеристики активного входного сигнала кабеля электрические |
| Дифференциальное напряжение тока ввода данных |
VIH-VIL |
200 |
|
1600 |
mVpp |
1 |
| Дифференциальное входное комплексное сопротивление |
RIN |
90 |
100 |
110 |
Ω |
|
| Входной сигнал TX-отключения Напряжени тока-низкий |
VIL |
0 |
|
0,8 |
V |
2 |
| Входной сигнал TX-отключения высотой с Напряжени тока |
VIH |
2,0 |
|
VCC |
V |
2 |
| TX-недостаток вывел наружу Напряжени тока-низкая |
VOL. |
0 |
|
0,8 |
V |
3 |
| TX-недостаток вывел наружу высотой с Напряжени тока |
VOH |
2,0 |
|
VCC |
V |
3 |
| Характеристики активного выхода кабеля электрические |
| Дифференциальное напряжение тока вывода данных |
VOH-
VOL.
|
350 |
|
800 |
mV |
1 |
|
Дифференциальный выход
Импеданс
|
РАУТ |
|
100 |
|
Ω |
|
|
Лос-утверженный выход
Напряжени тока-низкий
|
VOL. |
0 |
|
0,8 |
V |
3 |
Примечания:
1. Диаграммы средней мощности информативны только, согласно с IEEE 802.3ae.
2. Измеренный на BER более менее чем 1E-12, спина к спине. Картина измерения PRBS 231до1 с худшим ER=4.5@ 10.3125Gb/s.
3. Внутренний AC соединил
4. TX-отключение имеет внутреннее 4.7KΩ к тяге-вверх 10 KΩ к VccT
5. Измерение с тягой-вверх 4.7KΩ к Vcc на доске хозяина
Спецификации кабеля механические
| Параметр |
Значение |
Блоки |
| Диаметр |
3 |
Mm |
| Минимальный радиус загиба |
30 |
Mm |
|
Допуск длины
|
Длина < 1="" m:=""> |
См |
| ≤ ≤length 1 m 4,5 m: +15/-0 |
См |
| ≤ ≤length 5 m 14,5 m: +30/-0 |
См |
| Length≥15.0 m +2%/-0 |
m |
| Цвет кабеля |
Апельсин (OM2), Aqua (OM3), Megenta (OM4) |
|
Упорядочение информации
| Номер детали |
Описание |
| OLSQ85XA-CDM3 |
QSFP+, до 56Gb/s, AOC, 0~70℃, с монитором цифров диагностическим |
