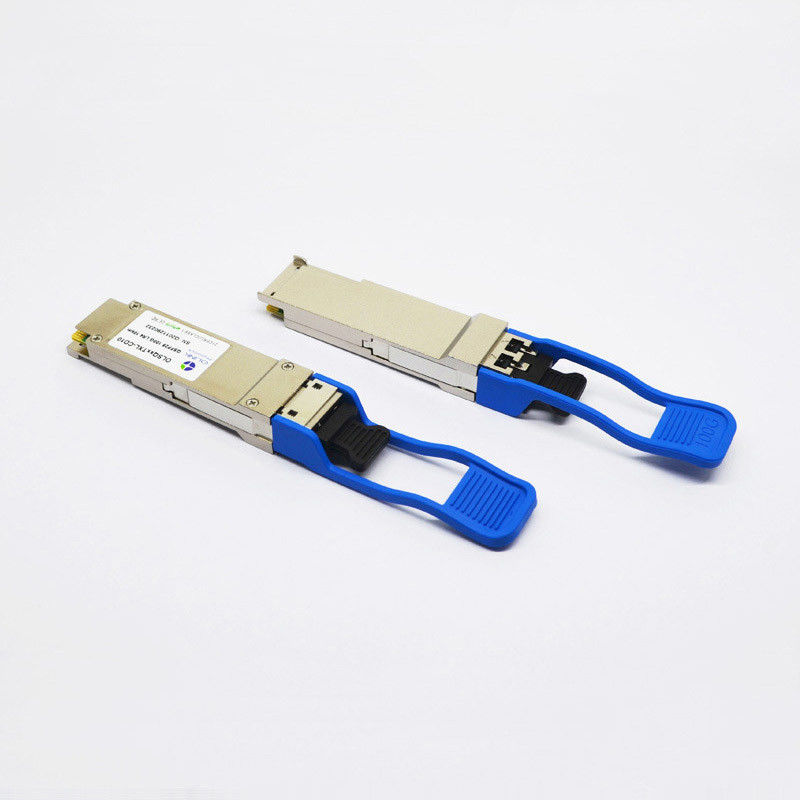

модуль приемопередатчика DOM LC SMF QSFP28 1310nm 10km оптически для цента данных
Alcatel-светящийся модуль приемопередатчика DOM LC SMF 3HE10550AA совместимый QSFP28 1310nm 10km оптически для центра данных
Функциональное описание
Приемопередатчик 100G QSFP28 LR4 Olinkcom оптически интегрирует путь приемника и передатчика на одном модуле. В передайте сторону, 4 майны потоков серийных данных возьмите, retimed, и передайте до 4 водителя лазера. Управление 4 водителей лазера - лазер распределенной обратной связи (DFB) с разбивочной длиной волны 1296 nm, 1300nm, 1305nm и 1309 nm. Оптически сигналы переданы по мультиплексу к однорежимному волокну через соединитель LC индустриального стандарта. В получите сторону, 4 майны оптически потоков данных оптически де-передайте по мультиплексу интегрированным оптически демультиплексором. Каждый поток данных взят фотодетектором PIN и усилитель транс-импеданса, retimed. Этот модуль отличает интерфейс горяч-pluggable электрическими интерфейсом, потреблением низкой мощности и управлением MDIO.
Продукт конструирован с соединением форм-фактора, оптически/электрических и цифровым диагностическим интерфейсом согласно согласованию Мульти-источника QSFP28 (MSA) и уступчивый к IEEE 802.3bm.
Оптически характеристики (топ-=0~70℃, Vcc=3.14~3.47V)
| Параметр |
Символ |
Блок |
Минута |
Тип |
Макс |
Примечания |
| Передатчик |
| Сигнализировать тариф, каждая майна |
|
Gb/s |
25,78125 ±100 ppm |
1 |
| Диапазон длины волны 4 майн |
λ1 |
nm |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Полная сила старта |
Pout |
dBm |
|
|
10,5 |
|
| Средняя сила старта, каждая майна |
Pavg |
dBm |
-4,5 |
|
4,5 |
2,7 |
| Оптически амплитуда модуляции, каждая майна (OMA) |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Коэффициент вымирания |
ER |
dB |
4 |
|
|
|
| коэффициент подавления Сторон-режима |
SMSR |
dB |
30 |
|
|
|
|
Средняя сила старта
передатчик, в майну
|
POFF |
dBm |
|
|
-30 |
|
| Оптически допуск возвращенной потери |
|
dB |
|
|
20 |
|
| Отражение передатчика |
|
dB |
|
|
– 12 |
|
| Маска глаза передатчика {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Приемник |
| Получите тариф для каждой майны |
|
Gb/s |
25,78125 ±100 ppm |
4 |
| Диапазон длины волны 4 майн |
λ1 |
nm |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Сила входного сигнала перегрузки оптически |
Pmax |
dBm |
5,5 |
|
|
|
|
Среднее получает силу для каждого
Майна
|
Pin |
dBm |
-10,6 |
|
4,5 |
5,7 |
| Чувствительность приемника (OMA) в майну |
Psens1 |
dBm |
|
|
-11,3 |
|
| Усиленная чувствительность (OMA) в майну |
Psens2 |
dBm |
|
|
-6,8 |
6 |
| Потеря возвращения |
RL |
dB |
-26 |
|
|
|
| Частота отсечки 3dB приемника электрическая верхняя, в майну |
|
GHz |
|
|
31 |
|
| Лос Де-утверждает |
Pd |
dBm |
|
|
-11,6 |
|
| Лос утверждает |
PA |
dBm |
-23,6 |
|
|
|
| Гистерезис потери |
Pd-PA |
dBm |
|
2 |
|
|
Характеристики продукта
●Интерфейс двухшпиндельной штепсельной розетки LC оптически
●Одиночное электропитание +3.3V
●Горяч-pluggable форм-фактор QSFP28 MSA
●электрический последовательный интерфейс 4x25G
●Уступчивый с 4x28G (CEI-28G-VSR)
●Соединение AC сигналов CML
●Передатчик: охлаженный WDM DML TOSA LAN 4x25Gb/s (1295,56, 1300,05, 1304,58, 1309.14nm)
●Приемник: 4x25Gb/s PIN РОЗА
●Диссипация низкой мощности (Макс: 3.5W)
●Построенный в цифровой диагностической функции
●Работая диапазон температур случая: 0℃ к 70℃
●Уступчивый с 100GBASE-LR4
●Интерфейс связи I2C
Применения
●100GBASE-LR4
●Infiniband QDR и соединения ГДР
●соединения Datacom 100G
Упорядочение информации
| Номер детали |
Описание |
| OLSQXXTXL-CD10 |
QSFP28 LR4 10km, 0~70℃, с монитором цифров диагностическим |
