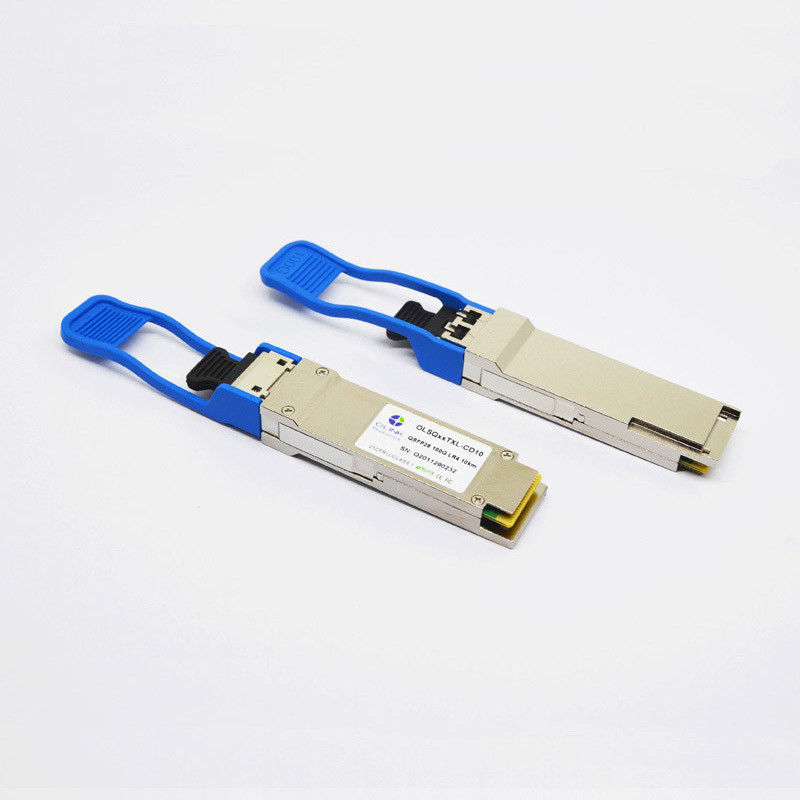

Режим DOM LC приемопередатчика 1310nm 10km WDM 100G QSFP28 LAN одиночный
Модуль приемопередатчика DOM LC SMF ости QSFP-100G-LR4 совместимый 100GBASE-LR4 QSFP28 1310nm 10km оптически
Функциональное описание
Этот продукт модуль приемопередатчика 100Gb/s конструированный для коммуникационных программ оптической связи уступчивых к 100GBASE-LR4 стандарта IEEE P802.3ba и требований к OTU4 4I1-9D1F определенных в рекомендациях G.959.1/G.709 ITU-T и дополняет 39 (G.sup39). Модуль преобразовывает 4 канала входного сигнала электрических данных 28Gb/s до 4 канала сигналов WDM LAN оптически и после этого передает по мультиплексу их в одиночный канал для оптически передачи 100Gb/s. Обратно на стороне приемника, де-системы мултиплекса модуля оптически входной сигнал 100Gb/s в 4 канала сигналов WDM LAN оптически и после этого преобразовывают их до 4 канала выхода электрических данных. Центральные длины волны 4 каналов WDM LAN 1295,56, 1300,05, 1304,58 и 1309,14 nm как члены решетки длины волны WDM LAN определенной в IEEE 802.3ba. Высокая эффективность охладили передатчики WDM DFB LAN и высокие приемники PIN чувствительности обеспечивают главное представление для связей применений до 10km локальных сетей 100Gigabit и уступчивые к оптически интерфейсу с требованиями к 100GBASE-LR4 статьи 88 IEEE802.3ba. Продукт конструирован с форм-фактором, оптически/электрическим соединением и цифровым диагностическим интерфейсом согласно согласованию Мульти-источника QSFP+ (MSA). Он был конструирован для того чтобы соотвествовать самые жесткие внешние эксплуатационные режимы включая температуру, влажность и взаимодействие EMI
Оптически характеристики (топ-=0~70℃, Vcc=3.14~3.47V)
| Параметр |
Символ |
Блок |
Минута |
Тип |
Макс |
Примечания |
| Передатчик |
| Сигнализировать тариф, каждая майна |
|
Gb/s |
25,78125 ±100 ppm |
1 |
| Диапазон длины волны 4 майн |
λ1 |
nm |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Полная сила старта |
Pout |
dBm |
|
|
10,5 |
|
| Средняя сила старта, каждая майна |
Pavg |
dBm |
-4,5 |
|
4,5 |
2,7 |
| Оптически амплитуда модуляции, каждая майна (OMA) |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Коэффициент вымирания |
ER |
dB |
4 |
|
|
|
| коэффициент подавления Сторон-режима |
SMSR |
dB |
30 |
|
|
|
|
Средняя сила старта
передатчик, в майну
|
POFF |
dBm |
|
|
-30 |
|
| Оптически допуск возвращенной потери |
|
dB |
|
|
20 |
|
| Отражение передатчика |
|
dB |
|
|
– 12 |
|
| Маска глаза передатчика {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Приемник |
| Получите тариф для каждой майны |
|
Gb/s |
25,78125 ±100 ppm |
4 |
| Диапазон длины волны 4 майн |
λ1 |
nm |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Сила входного сигнала перегрузки оптически |
Pmax |
dBm |
5,5 |
|
|
|
|
Среднее получает силу для каждого
Майна
|
Pin |
dBm |
-10,6 |
|
4,5 |
5,7 |
| Чувствительность приемника (OMA) в майну |
Psens1 |
dBm |
|
|
-11,3 |
|
| Усиленная чувствительность (OMA) в майну |
Psens2 |
dBm |
|
|
-6,8 |
6 |
| Потеря возвращения |
RL |
dB |
-26 |
|
|
|
| Частота отсечки 3dB приемника электрическая верхняя, в майну |
|
GHz |
|
|
31 |
|
| Лос Де-утверждает |
Pd |
dBm |
|
|
-11,6 |
|
| Лос утверждает |
PA |
dBm |
-23,6 |
|
|
|
| Гистерезис потери |
Pd-PA |
dBm |
|
2 |
|
|
Характеристики продукта
●Интерфейс двухшпиндельной штепсельной розетки LC оптически
●Одиночное электропитание +3.3V
●Горяч-pluggable форм-фактор QSFP28 MSA
●электрический последовательный интерфейс 4x25G
●Уступчивый с 4x28G (CEI-28G-VSR)
●Соединение AC сигналов CML
●Передатчик: охлаженный WDM DML TOSA LAN 4x25Gb/s (1295,56, 1300,05, 1304,58, 1309.14nm)
●Приемник: 4x25Gb/s PIN РОЗА
●Диссипация низкой мощности (Макс: 3.5W)
●Построенный в цифровой диагностической функции
●Работая диапазон температур случая: 0℃ к 70℃
●Уступчивый с 100GBASE-LR4
●Интерфейс связи I2C
Применения
●100GBASE-LR4
●Infiniband QDR и соединения ГДР
●соединения Datacom 100G
Упорядочение информации
| Номер детали |
Описание |
| OLSQXXTXL-CD10 |
100Gbps QSFP28 LR4 10km, 0~70℃, с DOM |
