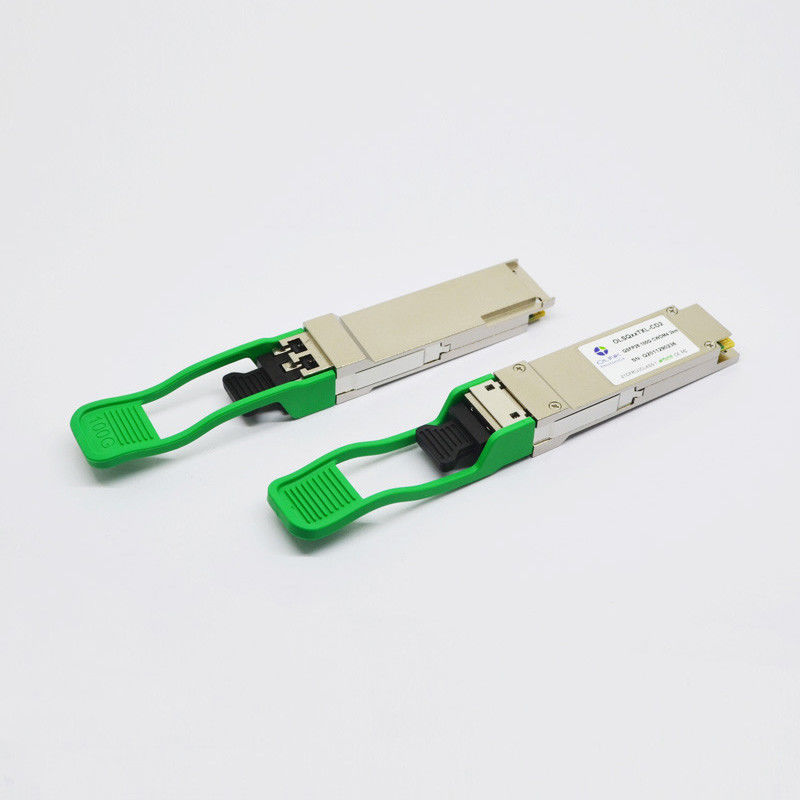

Родовой совместимый OEM ODM DOM LC SMF приемопередатчика CWDM4 100G QSFP28
Родовой совместимый модуль приемопередатчика DOM LC SMF 100G CWDM4 QSFP28 2km оптически
Функциональное описание
Приемопередатчик OLSQXXTXM-CD02 Olinkcom оптически интегрирует передает и получает путь на один модуль. На передайте сторону, 4 майны потоков серийных данных возьмите, retimed, и передайте дальше до 4 водителя лазера, который контролируют 4 CWDM с 1271, 1291, 1311, и 1331 длиной волны центра nm. Оптически сигналы после этого переданы по мультиплексу в однорежимное волокно через соединитель LC индустриального стандарта. На получите сторону, 4 майны оптически потоков данных оптически demultiplexed интегрированным оптически демультиплексором. Каждый пар данных взят фотодетектором PIN и усилителем transimpedance, retimed, и передан дальше к водителю выхода. Этот модуль отличает горяч-pluggable электрическим интерфейсом, потреблением низкой мощности, и двухпрободным последовательным интерфейсом.
Абсолютный максимум оценок
| Параметр |
Символ |
MIN. |
Максимальный. |
Блок |
Примечание |
| Подача напряжения |
Vcc |
-0,5 |
3,6 |
V |
|
| Температура хранения |
TS |
-40 |
85 |
°C |
|
| Относительная влажность |
RH |
0 |
85 |
% |
|
| Порог повреждения Rx, в майну |
PRdmg |
5,5 |
|
dBm |
|
Примечание: Стресс свыше оценок максимума абсолютных может причинить постоянное повреждение к приемопередатчику.
Порекомендованные эксплуатационные режимы
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Тариф данных |
DR |
|
103,1 |
|
Gb/s |
|
| Подача напряжения |
Vcc |
3,14 |
3,3 |
3,47 |
V |
|
| Поставка настоящая |
Icc |
|
|
1,06 |
|
|
| Работая Temp случая. |
Tc |
0 |
|
70 |
°C |
|
Электрические характеристики
(Испытанный под порекомендованными эксплуатационными режимами, если не указано иное)
| Параметр |
Символ |
Минута |
Тип |
Макс |
Блок |
Примечания |
| Передатчик |
| Сигнализировать тариф в майну |
DRPL |
± 25,78125 100 ppm |
Gb/s |
|
| Дифференциальная потеря возвращения входного сигнала (минута) |
RLd (f) |
9,5 – 0.37f, 0.01≤f<8>
4,75 – 7.4log10 (f/14), ≤f 8<19>
|
dB |
|
|
Дифференциал к входному сигналу единого режима
возвращенная потеря (минута)
|
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
dB |
|
| Дифференциальное рассогласование прекращения |
Tm |
|
|
10 |
% |
|
| Ширина глаза |
Ew |
|
0,46 |
|
UI |
|
| Прикладное синусоидальное дрожание pk-pk |
Ppj |
Согласно с IEEE 802.3bm |
|
|
| Высота глаза |
Eh |
|
95 |
|
mV |
|
| Напряжение тока единого режима DC |
DCv |
-350 |
|
2850 |
mV |
|
| Приемник |
| Сигнализировать тариф в майну |
DRPL |
± 25,78125 100 ppm |
Gb/s |
|
| Дифференциальное качание вывода данных |
Vout, pp |
400 |
|
800 |
mV |
|
| Ширина глаза |
Ew |
0,57 |
|
|
UI |
|
| Вертикальное закрытие глаза |
|
|
|
5,5 |
dB |
|
| Дифференциал вывел наружу возвращенная потеря (минута) |
RLd (f) |
9,5 – 0.37f, 0.01≤f<8>
4,75 – 7.4log10 (f/14), ≤f 8<19>
|
dB |
|
|
Общее к дифференциальной потере возвращения sion conver- режима (минута)
|
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
dB |
|
| Дифференциальное рассогласование прекращения |
Tm |
|
|
10 |
% |
|
| Время перехода, 20% до 80% |
Tr, Tf |
12 |
|
|
ps |
|
Оптически характеристики
(Испытанный под порекомендованными эксплуатационными режимами, если не указано иное)
| Параметр |
Символ |
Блок |
Минута |
Тип |
Макс |
Примечания |
| Передатчик |
| Сигнализировать тариф, каждая майна |
|
Gb/s |
25,78125 ±100 ppm |
1 |
| Диапазон длины волны 4 майн |
λ1 |
nm |
1264,5 |
1271 |
1277,5 |
|
| λ2 |
1284,5 |
1291 |
1297,5 |
|
| λ3 |
1304,5 |
1311 |
1317,5 |
|
| λ4 |
1324,5 |
1331 |
1337,5 |
|
| Полная сила старта |
Pout |
dBm |
|
|
8,5 |
|
| Средняя сила старта, каждая майна |
Pavg |
dBm |
-6,5 |
|
2,5 |
2 |
| Оптически амплитуда модуляции (OMA), каждая майна |
POMA |
dBm |
-4,0 |
|
2,5 |
|
| Коэффициент вымирания |
ER |
dB |
3,5 |
|
|
|
| коэффициент подавления Сторон-режима |
SMSR |
dB |
30 |
|
|
|
|
Средняя сила старта
передатчик, в майну
|
POFF |
dBm |
|
|
-30 |
|
| Оптически допуск возвращенной потери |
|
dB |
|
|
20 |
|
| Отражение передатчика |
|
dB |
|
|
– 12 |
|
| Маска глаза передатчика {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} |
3 |
| Приемник |
| Получите тариф для каждой майны |
|
Gb/s |
25,78125 ±100 ppm |
4 |
| Диапазон длины волны 4 майн |
λ1 |
nm |
1264,5 |
1271 |
1277,5 |
|
| λ2 |
1284,5 |
1291 |
1297,5 |
|
| λ3 |
1304,5 |
1311 |
1317,5 |
|
| λ4 |
1324,5 |
1331 |
1337,5 |
|
| Сила входного сигнала перегрузки оптически |
Pmax |
dBm |
3,5 |
|
|
|
|
Среднее получает силу для каждого
Майна
|
Pin |
dBm |
-11,2 |
|
2,5 |
5 |
| Чувствительность приемника (OMA) в майну |
Psens1 |
dBm |
|
|
-10 |
6 |
| Усиленная чувствительность (OMA) в майну |
Psens2 |
dBm |
|
|
-7,3 |
7 |
| Отражение приемника |
RL |
dB |
|
|
-26 |
|
| Лос Де-утверждает |
Pd |
dBm |
|
|
-11,6 |
|
| Лос утверждает |
PA |
dBm |
-24 |
|
|
|
| Гистерезис потери |
Pd-PA |
dBm |
|
2 |
|
|
Примечания:
1. Передатчик состоит из 4 лазеров работая на 25.78Gb/s каждом.
2. Средняя сила старта, каждая майна (минута) информативна и не основная индикаторы силы сигнала. Передатчик с силой старта под этим значением не может быть уступчив; однако, значение над этим не обеспечивает соответствие.
3. Коэффициент удара 5x10-5.
4. Приемник состоит из 4 фотодетекторов работая на 25.78Gb/s каждом.
5. Минимальная величина минута TxOMA информативных, равных с бесконечным ER и максимальная вносимая потеря канала.
6. Чувствительность определена на BER 5x10-5
7. Измеренный с сигналом теста прилегания CWDM4 MSA2 на TP3 для BER 5x10-5
Характеристики продукта
●Интерфейс двухшпиндельной штепсельной розетки LC оптически
●Одиночное электропитание +3.3V
●Горяч-pluggable форм-фактор QSFP28 MSA
●электрический последовательный интерфейс 4x25G
●Соединение AC сигналов CML
●Передатчик: охлаженное 4x25Gb/s CWDM TOSA (1271,1291,1311,1331nm)
●Приемник: 4x25Gb/s PIN РОЗА
●Диссипация низкой мощности (Макс: 3.5W)
●Построенный в цифровой диагностической функции
●Работая диапазон температур случая: 0℃ к 70℃
●Уступчивый с 100GBASE
●Интерфейс связи I2C
Применения
●100GBASE CWDM4
●Infiniband QDR и соединения ГДР
●соединения Datacom 100G
Стандарты
●Уступчивый с интерфейсом IEEE 802.3bm CAUI-4
●Уступчивый со спецификациями оборудования QSFP28 MSA
●Уступчивый с CWDM4 MSA
●Уступчивый с RoHS
