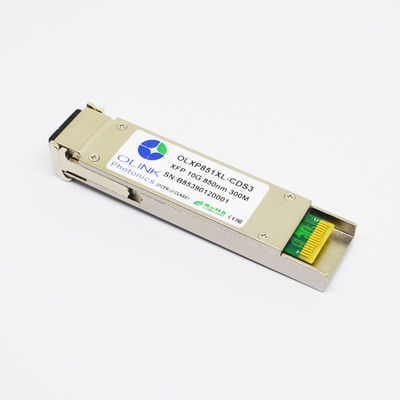

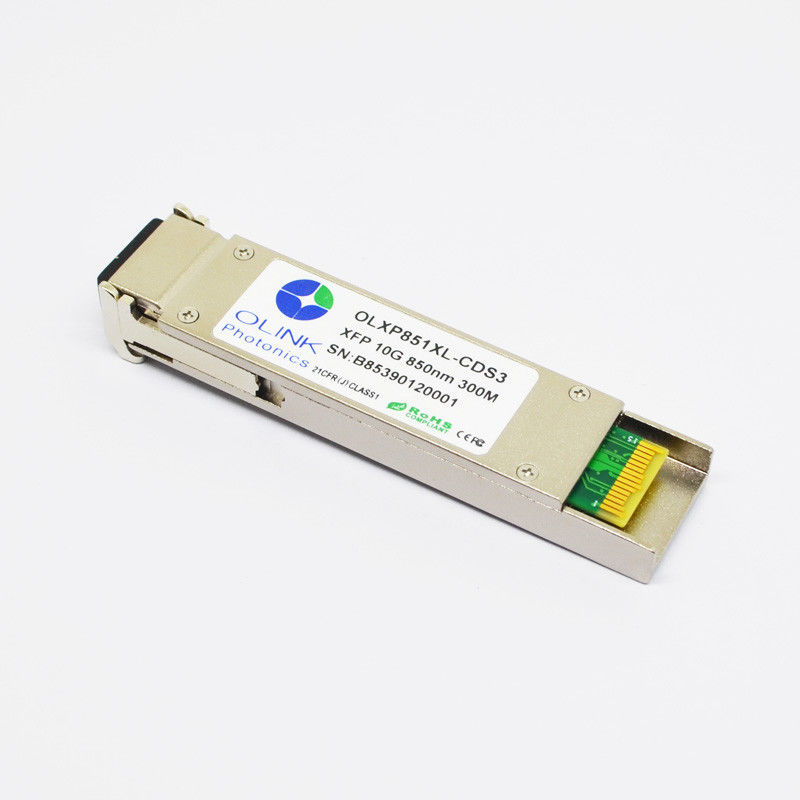

Подгонянный одобренный приемопередатчик MMF GS СТАРШЕГО модуля DOM LC 10G XFP оптически

Подгонянный одобренный приемопередатчик MMF GS СТАРШЕГО модуля DOM LC 10G XFP оптически

DOM LC MMF СТАРШЕГО 850nm 300m 10G XFP подгоняли модуль приемопередатчика XFP оптически

Фары продукта

1. Поддерживает 9,95 к битовым скоростям 11.3Gb/s

2. Двухшпиндельный соединитель LC

3. Горяч-pluggable след ноги XFP

4. 850nm нагрело лазер VCSEL

5. Применимый для соединения 300m MMF

6. Потребление низкой мощности, < 1="">

7. Интерфейс диагностического монитора цифров

8. Никакие часы ссылки не требовали

9. Работая температура случая: Commerical: °C 0 до 70, промышленное: - 40 к 85°C

Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)

Примечания:

1. Диаграммы средней мощности информативны только, согласно с IEEE 802.3ae.

2. Измеренный с худшим ER= 4@10.3125G; BER-12<10>; 231 ^{до 1} PRBS.

Абсолютный максимум оценок

Примечание: Стресс свыше оценок максимума абсолютных может причинить постоянное повреждение к приемопередатчику.

Общие работая характеристики

Электрические характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) = -40 до 85℃ VCC = 3,13 до 3,47 v)

Примечания:

1. Или открытая цепь.

2. После внутреннего соединения AC.

3. В 100 омов дифференциального прекращения.

4. 20 до 80%.

5. Потеря сигнала открытый сборник, который нужно вытянуть вверх с резистором 4.7k~ 10k до 3,15 – 3.6V.

Логика 0, показывает нормальное функционирование; логика 1 не показывает никакой обнаруженный сигнал.

Характеры продукции

Приемопередатчики форм-фактора DS3 небольшие 10Gb/s OLXP851XL-C Olinkcom (меня) (XFP) уступчивы с настоящей спецификацией согласования Мульти-источника XFP (MSA), теперь доступной с диапазоном температур Commerical деятельности (0 °C к 70°C) и промышленным диапазоном температур деятельности (- 40°C к +85°C). Они исполняют с 10-Gigabit локальными сетями 10GBASE-SR/SW согласно с IEEE 802.3ae, запрос канала волокна 10G. Функции диагностик цифров доступны через двухпрободный последовательный интерфейс, как замечено в XFP MSA.
