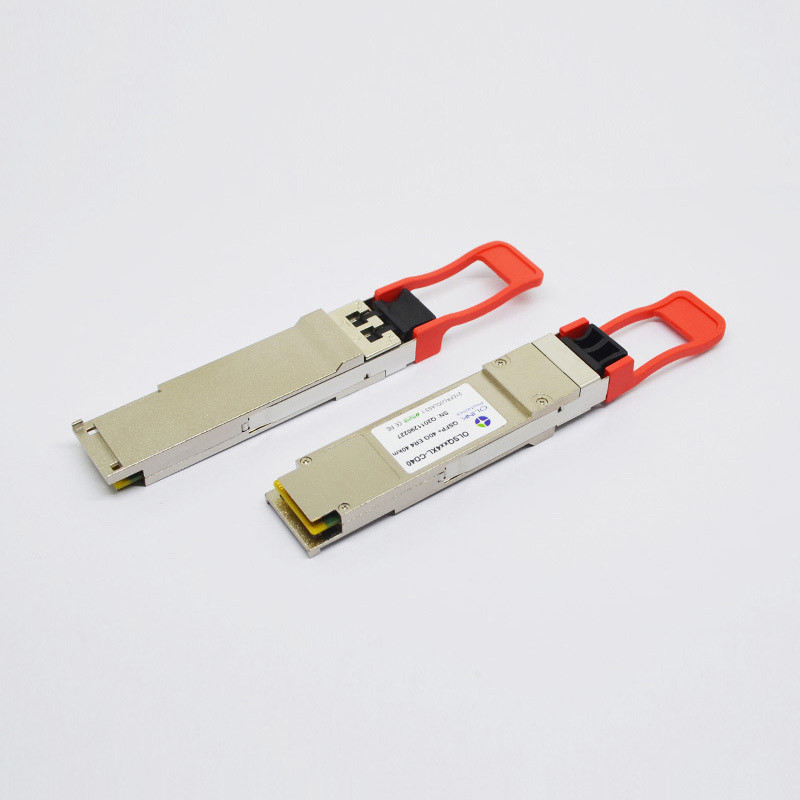

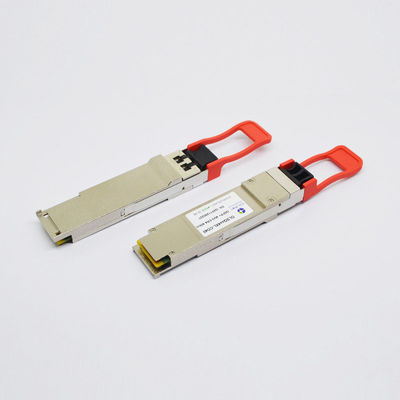

Приемопередатчик LC 30km одиночного режима ER4 40G QSFP+ для переключателя Dell
QSFP+40GE QSFP+ ER4 Lite 1270~1330nm 30km LC SMF для модуля DOM переключателя Dell
Характеристики продукта
●Интерфейс двухшпиндельной штепсельной розетки LC оптически
●Одиночное электропитание +3.3V
●4 дизайн майн MUX/DEMUX CWDM
●До тарифа данных 11.2Gb/s в длину волны
●До передачи lite на волокно одиночного режима (SMF)
●Диссипация низкой мощности (Макс: 3.5W)
●Построенный в цифровой диагностической функции
●Работая диапазон температур случая: 0℃ к 70℃
Применения
●Связи локальных сетей 40GBASE-ER4
●Infiniband QDR и соединения ГДР
●Клиентские соединения телекоммуникаций 40G
Стандарты
●Уступчивый со стандарт IEEE802.3ba и 40GBASE-ER4 локальными сетями 40G
●Уступчивый со спецификациями оборудования QSFP+ MSA
●Уступчивый с RoHS
Функциональное описание
OLSQXX4XL-CD30 Olinkcom модуль приемопередатчика конструированный для коммуникационных программ оптической связи lite. Дизайн уступчив к 40GBASE-ER4 стандарта IEEE P802.3ba. Модуль преобразовывает 4 канала входных сигналов (ch) электрических данных 10Gb/s до 4 сигнала CWDM оптически, и передает по мультиплексу их в одиночный канал для оптически передачи 40Gb/s. Обратно, на стороне приемника, модуля де-системы мултиплекса оптически входной сигнал 40Gb/s в 4 канала CWDM сигнализирует, и преобразовывают их до 4 данного по выхода канала электрических.
Центральные длины волны 4 каналов CWDM 1271, 1291, 1311 и 1331 nm как члены решетки длины волны CWDM определенной в ITU-T G694.2. Оно содержит двухшпиндельный соединитель LC для оптически интерфейса и контактный разъем 148 для электрического интерфейса. Для того чтобы уменьшить оптически систему рассеивания в долгосрочной перспективе, однорежимное волокно (SMF) должно быть приложено в этом модуле.
Продукт конструирован с форм-фактором, оптически/электрическим соединением и цифровым диагностическим интерфейсом согласно согласованию Мульти-источника QSFP+ (MSA). Он был конструирован для того чтобы соотвествовать самые жесткие внешние эксплуатационные режимы включая температуру, влажность и взаимодействие EMI.
Оптически характеристики:
| Передатчик |
| Сигнализировать тариф, каждая майна |
Gb/s |
10,3125 |
|
|
| Диапазон длины волны 4 майн |
λ1 |
1264,5 |
1271 |
1277,5 |
nm |
|
| |
λ2 |
1284,5 |
1291 |
1297,5 |
nm |
|
| |
λ3 |
1304,5 |
1311 |
1317,5 |
nm |
|
| |
λ4 |
1324,5 |
1331 |
1337,5 |
nm |
|
| Полная сила старта |
|
|
|
10,5 |
dBm |
|
| Средняя сила старта, каждая майна |
Pavg |
-2,7 |
|
+4,5 |
dBm |
2 |
| Оптически амплитуда модуляции, каждая майна (OMA) 2 |
OMA |
-0,7 |
|
5 |
dBm |
|
| Разница в силе старта между всеми 2 майнами (OMA) |
|
|
|
4,7 |
dB |
|
| Коэффициент вымирания |
ER |
5,5 |
|
|
dB |
|
| коэффициент подавления Сторон-режима |
SMSR |
30 |
|
|
dB |
|
| Штраф передатчика и рассеивания, каждая майна |
TDP |
|
|
2,2 |
dB |
|
| Оптически допуск возвращенной потери |
|
|
|
20 |
dB |
|
| Передатчик reflectance3 |
|
|
|
– 12 |
dB |
|
| Маска глаза передатчика {X1, X2, X3, Y1, Y2, Y3} |
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
| Приемник |
| Получите тариф для каждой майны |
Gb/s |
10,3125 |
|
|
| Порог повреждения, каждая майна |
THd |
3,8 |
|
|
|
3 |
|
Среднее получает силу для каждого
Майна
|
Pin |
-20,2 |
|
-1,5 |
dBm |
4, 5 |
|
Получите силу в OMA для каждого
Майна
|
PinOMA |
|
|
-1 |
dBm |
|
|
Разница в получить силу внутри
OMA между всеми 2 майнами
|
|
|
|
5,5 |
dBm |
|
|
Чувствительность приемника в OMA для
Каждая майна
|
СОМА |
|
|
-18 |
dBm |
6 |
|
Усиленная чувствительность приемника внутри
OMA для каждой майны
|
|
|
|
-15,8 |
dBm |
7, 8 |
| ЛОС утверждает |
|
-35 |
|
|
dBm |
|
| ЛОС Deassert |
|
|
|
-20 |
dBm |
|
Больше деталей наших продуктов:
Высокие надежные оптически компоненты и превосходный дизайн
Лазер 1.DLB и фотодиод PIN
- Длинная дальность передачи.
- Быстрый ход и представление
палец золота 2.Thick
- Стабилизированная деятельность
- Повторенный заткните и отключите
трудная раковина золота 3.Plating
- Хорошее тепловыделение
- Не смогите быть деформировано легко
- Анти--электромагнитное взаимодействие
Рентабельная и надежная передача
- Потребление низкой мощности и низкая латентность позволить вашим приборам сети работать эффективно
- DOM действуют поддерживают контроль в реальном времени для состояния приемопередатчика.
Всесторонняя проверка технических характеристик с нашим предварительным оборудованием
- Аттестованный и испытани по система автоматизированного контроля качества, для обеспечения высокой эффективности в фактической рабочей Среде.
- Полно испытанный для совместимости в наших, который соответствуют переключателях.
Наши паковать & обозначать:
- Противостатическая коробка
- Индивидуальный пакет
- 10pcs/pallet
- 20pcs/pallet
Наша миссия обеспечить рентабельный оптически приемопередатчик SFP, SFP+, DAC, QSFP etc с качеством 100% надежным, быстрой задержкой и
большой обслуживания после продажи.
Наши все модули имеют 3 лет гарантии!
