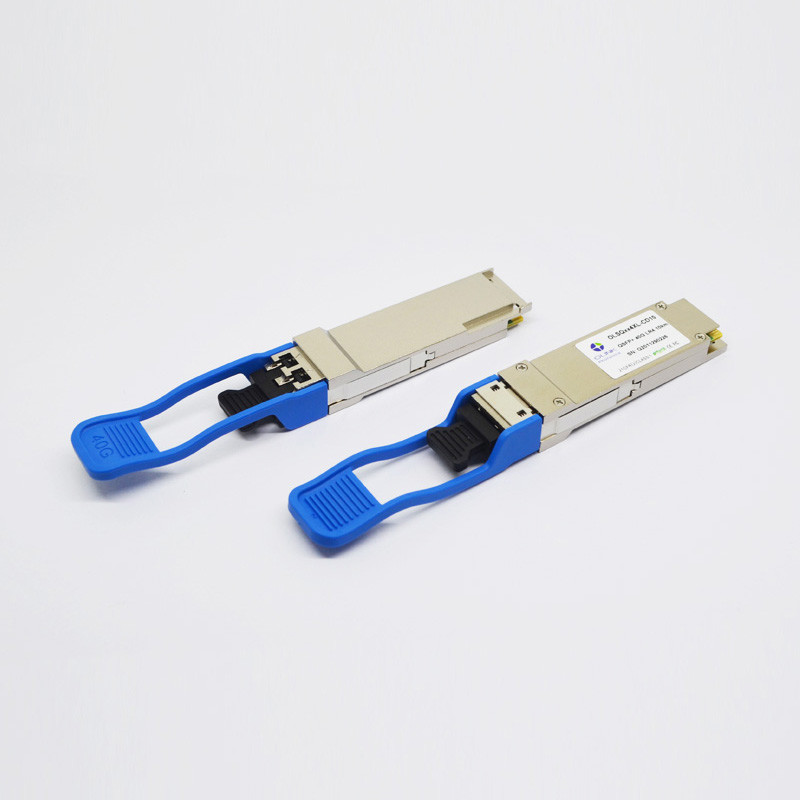

Модуль приемопередатчика 1330nm 10km SMF Lr4 DOM SMF 40G QSFP+ оптически
Модуль приемопередатчика DOM SMF сетей QSFP+40G LR4 1270~1330nm 10km парчи оптически
Характеристики продукта
●Уступчивый со стандарт IEEE802.3ba и 40GBASE-LR4 локальными сетями 40G
●QSFP+ MSA уступчивое
●Уступчивый с тарифами данным по QDR/DDR Infiniband
●До тарифа данных 11.3Gb/s в длину волны
●4 дизайн майн MUX/DEMUX CWDM
●Применимое for10Km на волокне одиночного режима (SMF).
●Максимальный расход энергии 3.5W
●Соединитель LC двухшпиндельный
●RoHS уступчивое
●Работая температура случая: 0 к 70℃
Применения
●Связи локальных сетей 40GBASE-LR4
●Infiniband QDR и соединения ГДР
●Клиентские соединения телекоммуникаций 40G
Характеры продукции
Модули приемопередатчика OLSQxx4XL-CD10 QSFP+ Olinkcom конструированы для пользы в 40 гигабитах
Связи локальных сетей над волокном одиночного режима. Они уступчивы с QSFP+ MSA, и IEEE 802.3ba 40GBASE- LR4. Функции диагностик цифров доступны через интерфейс I2C, как определено QSFP+ MSA.
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, VCC = 3,13 до 3,47 v)
| Параметр |
Символ |
Минута |
Типичный |
Макс |
Блок |
Примечания |
| Назначение длины волны |
L0 |
1264,5 |
1271 |
1277,5 |
nm |
|
| L1 |
1284,5 |
1291 |
1297,5 |
nm |
|
| L2 |
1304,5 |
1311 |
1317,5 |
nm |
|
| L3 |
1324,5 |
1331 |
1337,5 |
nm |
|
| Передатчик |
| Бортовой коэффициент подавления режима |
SMSR |
30 |
|
|
dB |
|
| Полная средняя сила старта |
PT |
|
|
8,3 |
dBm |
|
| Средняя сила старта, каждая майна |
PAVG |
-7 |
|
2,3 |
dBm |
|
| Оптически амплитуда модуляции (OMA), каждая майна |
POMA |
-4 |
|
3,5 |
dBm |
1 |
| Разница в силе старта между всеми 2 майнами (OMA) |
Ptx, разница |
|
|
6,5 |
dB |
|
| Сила старта в OMA минус штраф передатчика и рассеивания (TDP), каждая майна |
|
-4,8 |
|
|
dBm |
|
| TDP, каждая майна |
TDP |
|
|
2,6 |
dB |
|
| Коэффициент вымирания |
ER |
3,5 |
|
|
dB |
|
| Относительный шум интенсивности |
RIN |
|
|
-128 |
dB/Hz |
отражение 12dB |
| Оптически допуск возвращенной потери |
TOL |
|
|
20 |
dB |
|
| Отражение передатчика |
RT |
|
|
-12 |
dB |
|
|
Определение маски глаза передатчика
{X1, X2, X3, Y1, Y2, Y3}
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
| Средний передатчик выключения старта, каждая майна |
Poff |
|
|
-30 |
dBm |
|
| Приемник |
| Порог повреждения, каждая майна |
THd |
3,4 |
|
|
dBm |
2 |
| Полное среднее получить силу |
|
|
|
8,3 |
dBm |
|
| Среднее получает силу, каждую майну |
|
-13,7 |
|
2,3 |
dBm |
|
| Отражение приемника |
RR |
|
|
-26 |
dB |
|
| Чувствительность приемника (OMA), каждая майна |
SEN |
|
|
-11,5 |
dBm |
|
| Усиленная чувствительность приемника (OMA), каждая майна |
|
|
|
-9,6 |
dBm |
3 |
| Разница в получить силу между всеми 2 майнами (OMA) |
Prx, разница |
|
|
7,5 |
dB |
|
| ЛОС утверждает |
LOSA |
-30 |
|
|
dBm |
|
| ЛОС Deassert |
LOSD |
|
|
-14 |
dBm |
|
| Гистерезис ЛОС |
LOSH |
|
1 |
|
dB |
|
| Частоты отсечки dB приемника электрическая 3 верхних, каждая майна |
FC |
|
|
12,3 |
GHz |
|
| Условия теста чувствительности приемника стресса (примечания 5) |
| Вертикальный штраф закрытия глаза, каждая майна |
|
|
1,9 |
|
dB |
|
| Усиленное дрожание глаза J2, каждая майна |
|
|
0,3 |
|
UI |
|
| Усиленное дрожание глаза J9, каждая майна |
|
|
0,47 |
|
UI |
|
Больше деталей наших продуктов:
Высокие надежные оптически компоненты и превосходный дизайн
Лазер 1.DLB и фотодиод PIN
- Длинная дальность передачи.
- Быстрый ход и представление
палец золота 2.Thick
- Стабилизированная деятельность
- Повторенный заткните и отключите
трудная раковина золота 3.Plating
- Хорошее тепловыделение
- Не смогите быть деформировано легко
- Анти--электромагнитное взаимодействие
Рентабельная и надежная передача
- Потребление низкой мощности и низкая латентность позволить вашим приборам сети работать эффективно
- DOM действуют поддерживают контроль в реальном времени для состояния приемопередатчика.
Всесторонняя проверка технических характеристик с нашим предварительным оборудованием
- Аттестованный и испытани по система автоматизированного контроля качества, для обеспечения высокой эффективности в фактической рабочей Среде.
- Полно испытанный для совместимости в наших, который соответствуют переключателях.
Наши паковать & обозначать:
- Противостатическая коробка
- Индивидуальный пакет
- 10pcs/pallet
- 20pcs/pallet
Наша миссия обеспечить рентабельный оптически приемопередатчик SFP, SFP+, DAC, QSFP etc с качеством 100% надежным, быстрой задержкой и
большой обслуживания после продажи.
Наши все модули имеют 3 лет гарантии!
