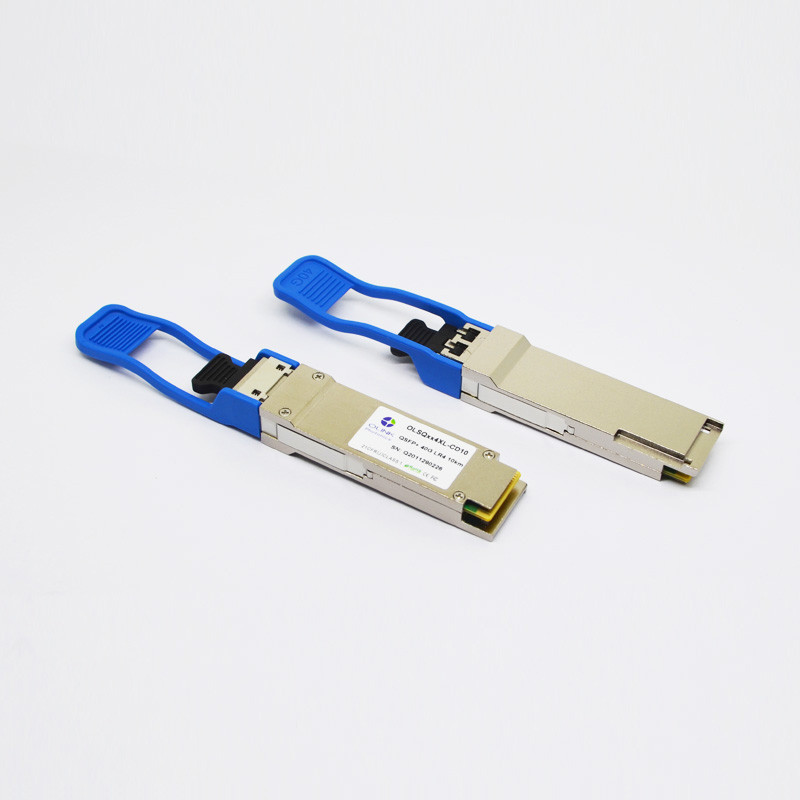

приемопередатчик LR4 PSM MikroTik DOM QSFP+ MPO 40G 2km 10km совместимое
Приемопередатчик DOM MPO MikroTik совместимый QSFP+ 40G LR4 PSM 1270~1330nm MPO 2km/10km
Характеристики продукта
●Четырехканальные дуплексные модули приемопередатчика
●Тариф данным по передачи до 11.2Gbit/s в канал
●Передача до 2km волокна одиночного режима
●Потребление низкой мощности <2>
●Работая температура случая
0℃~70℃
●напряжение тока электропитания 3.3V
●RoHS 6 уступчивое
●Горячий Pluggable форм-фактор QSFP
●Одиночная штепсельная розетка соединителя MPO
●Встроенная цифровая диагностическая функция
Применения
●InfiniBand QDR, ГДР и SDR
●локальные сети 40G
●Собственнические высокоскоростные соединения
●Центр данных
Характеры продукции
OLSQxx4XL-CD02 Olinkcom четырехканальное, Pluggable, параллель, волоконнооптический приемопередатчик QSFP+ для InfiniBand QDR/DDR/SDR, канала волокна 10G/8G/4G/2G. и применения SAS. Модуль QSFP дуплексный оптически предлагает независимого 4 для того чтобы передать и получить каналы, каждое способное на деятельности 10.3Gbps для компосита
тариф данных 40Gbps 2km используя волокно одиночного режима. Эти модули конструированы для того чтобы работать над системами волокна одиночного режима используя массив лазера 1310nm DFB. Ленточный кабель стекловолокна с соединителем MPO/MTPTM можно заткнуть в штепсельную розетку модуля QSFP. QSFP+ PSM LR4 один вид параллельного приемопередатчика который предусматривает увеличенное гаван сохранение плотности и общей стоимости системы.
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, VCC = 3,13 до 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Работая длина волны |
λc |
1270 |
1310 |
1350 |
nm |
|
| Ave. сила выхода |
ВЫМОСТИТЕ |
-5,2 |
|
+1 |
dBm |
|
|
Разница в силе старта
между всеми 2 майнами (OMA)
|
DL |
|
|
5 |
dB |
|
| Коэффициент вымирания |
ER |
3,5 |
|
|
dB |
|
| Пиковая сила, каждая майна |
PP |
|
|
4 |
dBm |
|
| Штраф рассеивания, каждая майна |
TDP |
|
|
3,5 |
dB |
|
|
Средняя сила старта
передатчик, каждая майна
|
POFF |
|
|
-30 |
dB |
|
|
Координаты маски глаза:
X1, X2, X3, Y1, Y2, Y3
|
ЗНАЧЕНИЯ СПЕЦИФИКАЦИИ
0,23, 0,34, 0,43, 0,27, 0,35, 0,4
|
Коэффициент удара =
5x10-5
|
| Приемник |
| Работая длина волны |
λc |
1270 |
|
1350 |
nm |
|
| Усиленная чувствительность приемника в OMA (OLSQ854XM-CDS1) |
PSEN1 |
|
|
-11,5 |
dBm |
1 |
| Среднее получает силу, каждую майну |
ВЫМОСТИТЕ |
-11 |
|
+2,4 |
dBm |
|
| Отражение приемника |
Rrx |
|
|
-12 |
dB |
|
| ЛОС утверждает |
PA |
-30 |
|
|
dBm |
|
| ЛОС Де-утверждает |
Pd |
|
|
-15 |
dBm |
|
| Гистерезис ЛОС |
Pd-PA |
0,5 |
|
|
dB |
|
Больше деталей наших продуктов:
Высокие надежные оптически компоненты и превосходный дизайн
Лазер 1.DLB и фотодиод PIN
- Длинная дальность передачи.
- Быстрый ход и представление
палец золота 2.Thick
- Стабилизированная деятельность
- Повторенный заткните и отключите
трудная раковина золота 3.Plating
- Хорошее тепловыделение
- Не смогите быть деформировано легко
- Анти--электромагнитное взаимодействие
Рентабельная и надежная передача
- Потребление низкой мощности и низкая латентность позволить вашим приборам сети работать эффективно
- DOM действуют поддерживают контроль в реальном времени для состояния приемопередатчика.
Всесторонняя проверка технических характеристик с нашим предварительным оборудованием
- Аттестованный и испытани по система автоматизированного контроля качества, для обеспечения высокой эффективности в фактической рабочей Среде. Полно испытанный для совместимости в наших, который соответствуют переключателях.
Наши паковать & обозначать:
- Противостатическая коробка
- Индивидуальный пакет
- 10pcs/pallet
- 20pcs/pallet
Наши все модули имеют 3 лет гарантии!
