Приемопередатчик 10GBASE-LR Mellanox совместимый 10G SFP+ оптически для SONET

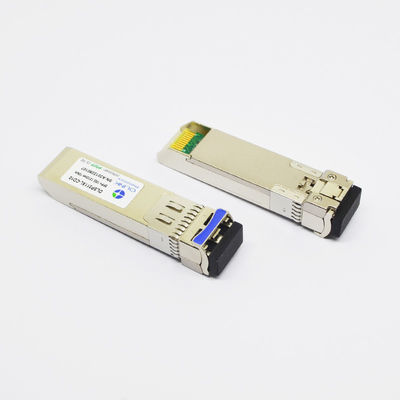

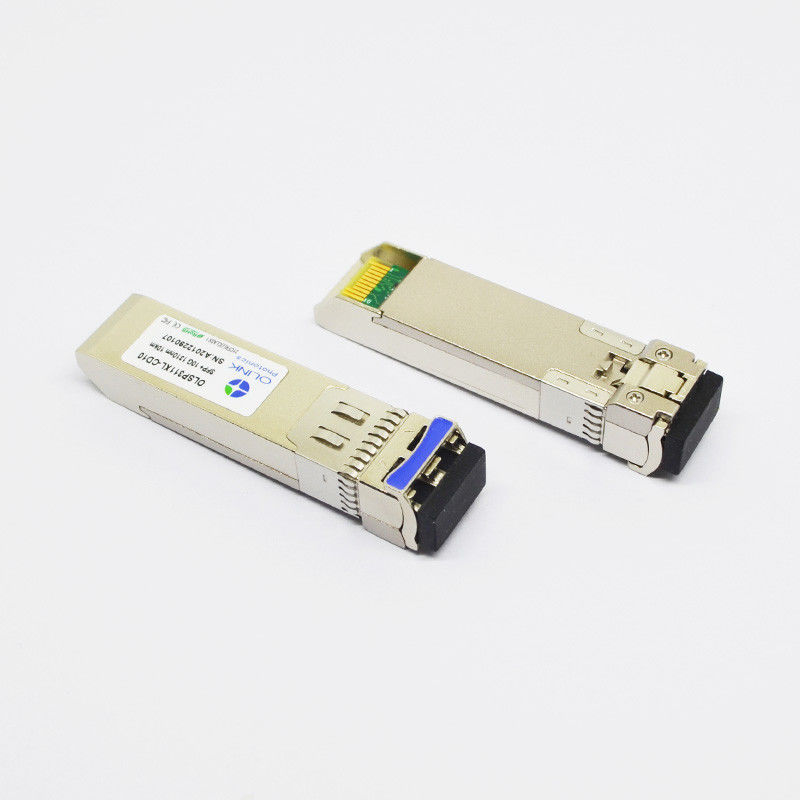

Модуль приемопередатчика Mellanox MFM1T02A-LR совместимый 10GBASE-LR SFP+
Характеристики продукта
SFP+ 10GBASE-LR приемопередатчик 10G LR однорежимный SFP+ используя длину волны 1310nm и достижение расстояния до 10km. Их можно использовать для сетей локальных сетей 10G, SONET или SDH. Приемопередатчики следовать индустриальными стандартами согласования Мульти-источника SFP (MSA) и SFF-8472, делая их сразу заменимым с любым прибором сети после индустриальных стандартов.
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Работая длина волны |
λ |
1260 |
1310 |
1355 |
nm |
|
| Ave. (позволенная) сила выхода |
ВЫМОСТИТЕ |
-6 |
|
0 |
dBm |
1 |
| Коэффициент подавления Сторон-режима |
SMSR |
30 |
|
|
dB |
|
| Коэффициент вымирания |
ER |
4 |
4,5 |
|
dB |
|
| Ширина RMS спектральная |
Δλ |
|
|
1 |
nm |
|
| Время подъема/падения (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Штраф рассеивания |
TDP |
|
|
3,2 |
dB |
|
| Относительный шум интенсивности |
RIN |
|
|
-128 |
dB/Hz |
|
| Глаз выхода оптически |
Уступчивый с IEEE 0802.3ae |
| Приемник |
| Работая длина волны |
|
1270 |
|
1600 |
nm |
|
| Чувствительность приемника |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Перегрузка |
ВЫМОСТИТЕ |
|
|
0,5 |
dBm |
|
| ЛОС утверждает |
PA |
-30 |
|
|
dBm |
|
| ЛОС Де-утверждает |
Pd |
|
|
-18 |
dBm |
|
| Гистерезис ЛОС |
Pd-PA |
0,5 |
|
|
dB |
|
Примечания:
1. Диаграммы средней мощности информативны только, согласно с IEEE 802.3ae.
2. Измеренный на BER более менее чем 1E-12, спина к спине. Картина измерения PRBS 231до1 с худшим ER=4.5@ 10.3125Gb/s.
Спецификации цифров диагностические
Приемопередатчики D10 OLSP311XL-C (меня) можно использовать в ведущих системах которые требуют или внутри или снаружи откалибрированных цифровых диагностик.
| Параметр |
Символ |
Блоки |
MIN. |
Максимальный. |
Точность |
Примечание |
| Температура приемопередатчика |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Подача напряжения приемопередатчика |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Ток смещения передатчика |
DBias |
мамы |
2 |
80 |
±10% |
3 |
| Сила выхода передатчика |
DTx-сила |
dBm |
-8 |
+2 |
±2dB |
|
| Сила входного сигнала приемника средняя |
DRx-сила |
dBm |
-16 |
0 |
±2dB |
|
Примечания:
1. Работая ºC temp.=0~70, ряд будет min=-5, Max=+75
2. Внутренне измеренный
3. Точность тока смещения Tx 10% из фактического течения от водителя лазера к лазеру
Характеры продукции
OLSP311XL-CD10 Olinkcom увеличенный модуль приемопередатчика небольшого форм-фактора Pluggable (SFP+) с максимальным тарифом передачи данных 10 Gbps до 10km над однорежимным кабелем волокна. Оно использован в совместимых приборах сети со слотом SFP. SFPs согласование Мульти-источника (MSA) уступчивое и построенное к спецификациям OEM.
Применения
●Локальные сети 10GBASE-LR/10GBASE-LW
●канал волокна 10G
●SONET, сети SDH
