Режим приемопередатчика 1310nm 10km 10GBASE-LR 10G SFP+ оптически одиночный

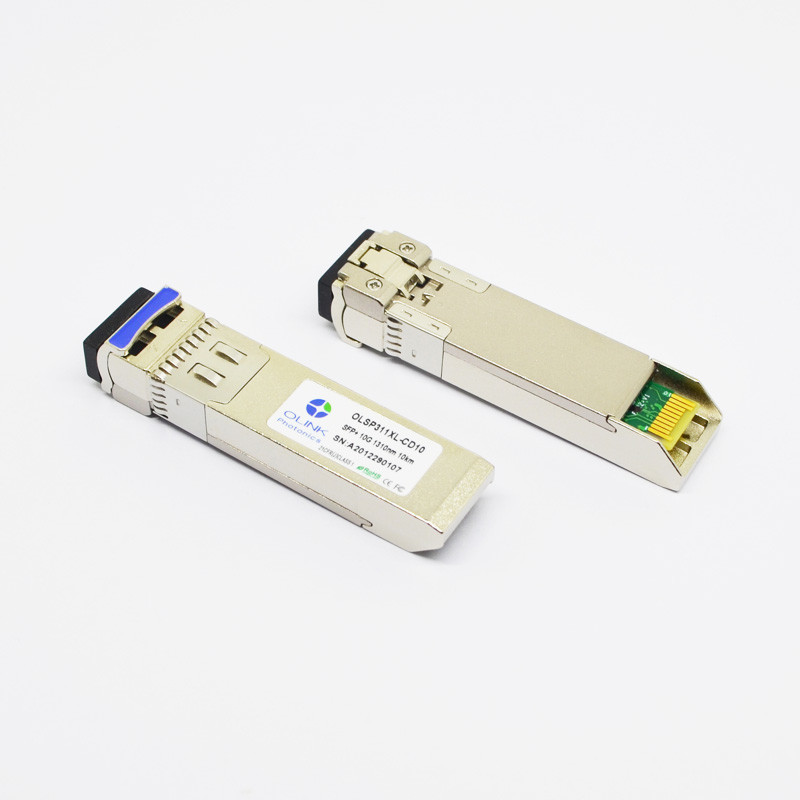

Приемопередатчик Intel E10GSFPLR совместимый 10GBASE-LR SFP+ 1310nm 10km
Этот модуль 10GbE SFP+ LR соответствующий для пользы с системами сети Intel. Он поддерживает скорость обработки данных 10.3125Gbps (10GBASE-LR) или 9.953Gbps (10GBASE-LW), обеспечивая взаимодействие до 10km волокна на волокне одиночного режима. Модуль запрограммирован и испытан для обеспечения работы с Intel переключателей 10 гигабит, серверов, и других платформ.
Характеристики продукта
●серийный оптически интерфейс 10Gb/s
●Двухшпиндельный соединитель LC
●Горячий pluggable след ноги SFP+
●Уступчивый с SFP+MSA
●Uncooled передатчик 1310nm DFB, фотодетектор PIN
●Применимый для соединения 10km SMF
●Потребление низкой мощности, < 1W="">
●Интерфейс диагностического монитора цифров
Общие работая характеристики
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Тариф данных |
|
9,953 |
10,3125 |
11,3 |
Gb/s |
|
| Подача напряжения |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Поставка настоящая |
Icc5 |
|
|
300 |
мамы |
|
| Работая Temp случая. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Работая длина волны |
λ |
1260 |
1310 |
1355 |
nm |
|
| Ave. (позволенная) сила выхода |
ВЫМОСТИТЕ |
-6 |
|
0 |
dBm |
1 |
| Коэффициент подавления Сторон-режима |
SMSR |
30 |
|
|
dB |
|
| Коэффициент вымирания |
ER |
4 |
4,5 |
|
dB |
|
| Ширина RMS спектральная |
Δλ |
|
|
1 |
nm |
|
| Время подъема/падения (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Штраф рассеивания |
TDP |
|
|
3,2 |
dB |
|
| Относительный шум интенсивности |
RIN |
|
|
-128 |
dB/Hz |
|
| Глаз выхода оптически |
Уступчивый с IEEE 0802.3ae |
| Приемник |
| Работая длина волны |
|
1270 |
|
1600 |
nm |
|
| Чувствительность приемника |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Перегрузка |
ВЫМОСТИТЕ |
|
|
0,5 |
dBm |
|
| ЛОС утверждает |
PA |
-30 |
|
|
dBm |
|
| ЛОС Де-утверждает |
Pd |
|
|
-18 |
dBm |
|
| Гистерезис ЛОС |
Pd-PA |
0,5 |
|
|
dB |
|
Примечания:
1. диаграммы средней мощности информативны только, согласно с IEEE 802.3ae.
2. Измеренный на BER более менее чем 1E-12, спина к спине. Картина измерения PRBS 231до1 с худшим ER=4.5@ 10.3125Gb/s.
Применения
●Локальные сети 10GBASE-LR/10GBASE-LW
●канал волокна 10G
●переключатели и маршрутизаторы центра данных 10G
●карты сетевого интерфейса 10G и конвертеры средств массовой информации волокна
●Системы LTE
●Другие оптически связи
OLSP311XL-CD10 продукт лазера класса 1. Оно полно исполняет с согласованием мульти-поиска (MSA) которое позволяет оно работать во всех платформах MSA уступчивых. OLSP311XL-CD10 необходимо эксплуатировать в определенные пределы температуры и напряжения тока. Оптически порты модуля будут закончены с оптически соединителем или штепсельная вилка пыли.
