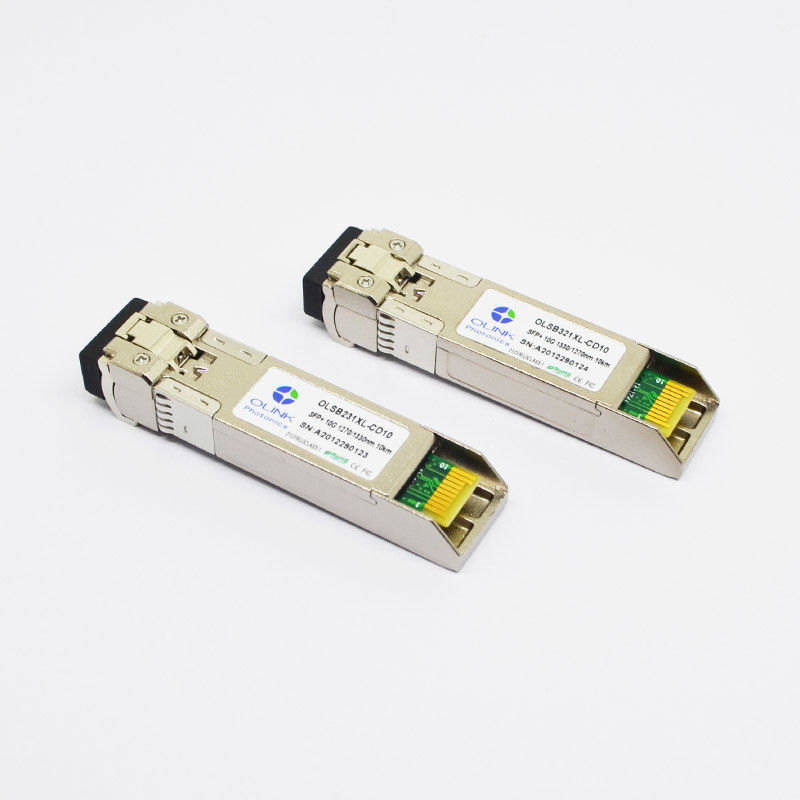

Режим DOM LC приемопередатчика волокна BiDi 1270nm TX 1330nm RX 10km 10G SFP+ одиночный
DOM LC SMF Netgear SFP+10G-BXU совместимые BiDi 1270nm-TX/1330nm-RX 10km
Характеристики продукта
●Поддерживает 9,95 к битовым скоростям 11.3Gb/s
●Симплексный соединитель LC
●Горячий pluggable след ноги SFP+
●Uncooled передатчик 1270nm DFB, фотодетектор PIN 1330nm
●Uncooled передатчик 1330nm DFB, фотодетектор PIN 1270nm
●Применимый для соединения 10km SMF
●Потребление низкой мощности, < 1="">
●Интерфейс диагностического монитора цифров
●Оптически интерфейс уступчивый к IEEE 802.3ae 10GBASE-LR
●Электрический интерфейс уступчивый к SFF-8431
●Работая температура случая:
Commerical: °C 0 до 70 промышленное: - °C 40 до 85
Применения
●10GBASE-LR на 10.3125Gbps
●10GBASE-LW на 9.953Gbps
●Другая оптически связь
Характеры продукции
Приемопередатчик одиночного режима серии D10 OLSBxx1XL-C Olinkcom (меня) небольшой форм-фактор pluggable модуль для оптически передач данных как 10GBASE-LR/LW определил IEEE 802.3ae. Он с контактным разъемом SFP+ 20 для того чтобы позволить горячей возможности штепсельной вилки. Модуль OLSBxx1XL-CD10 конструирован для волокна одиночного режима и работает на номинальной длине волны 1270nm или 1330nm; Раздел передатчика использует множественный колодец DFB суммы, который лазер класса 1 уступчивый согласно международному приемнику нормы бесопасности IEC-60825.The раздел использует интегрированный предусилитель детектора InGaAs (IDP) установил в оптически заголовке и ограничиваясь пост-усилителе IC. Дизайны приемопередатчика оптимизированы для максимума выполняют - ance и рентабельный для того чтобы поставить клиентов самые лучшие решения для радиосвязи.
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Работая длина волны |
λ |
1250 |
1270 |
1290 |
nm |
|
| 1310 |
1330 |
1350 |
|
| Ave. (позволенная) сила выхода |
ВЫМОСТИТЕ |
-6 |
|
0 |
dBm |
1 |
| Коэффициент подавления Сторон-режима |
SMSR |
30 |
|
|
dB |
|
| Коэффициент вымирания |
ER |
4 |
4,5 |
|
dB |
|
| Ширина RMS спектральная |
Δλ |
|
|
1 |
nm |
|
| Время подъема/падения (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Штраф рассеивания |
TDP |
|
|
3,2 |
dB |
|
| Относительный шум интенсивности |
RIN |
|
|
-128 |
dB/Hz |
|
| Глаз выхода оптически |
Уступчивый с IEEE 0802.3ae |
| Приемник |
| Работая длина волны |
λ |
|
1330 |
|
nm |
|
| |
1270 |
|
|
| Чувствительность приемника (ER=4.5) |
PSEN1 |
|
|
-12,6 |
dBm |
2 |
| Чувствительность приемника (ER=6) |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Среднее получает силу |
ВЫМОСТИТЕ |
|
|
0,5 |
dBm |
|
| Отражение приемника |
Rrx |
|
|
-12 |
dB |
|
| ЛОС утверждает |
PA |
-30 |
|
|
dBm |
|
| ЛОС Де-утверждает |
Pd |
|
|
-17 |
dBm |
|
| Гистерезис ЛОС |
Pd-PA |
0,5 |
|
|
dB |
|
Примечания:
1. Диаграммы средней мощности информативны только, согласно с IEEE 802.3ae.
2. Измеренный с худшим ER; BER-12<10>; 231 до 1 PRBS.
Больше деталей:
a. Этот деталь кроме поддержки FS 100%, также совместимой с можжевельником, Cisco, D-связью, Ciena, ect MikroTik.
b. Гарантия: 3years
c. мы имеем очень профессиональную команду технического, можем быть всегда онлайн дать вам лучшие решения основанные на ваших проблемах.
