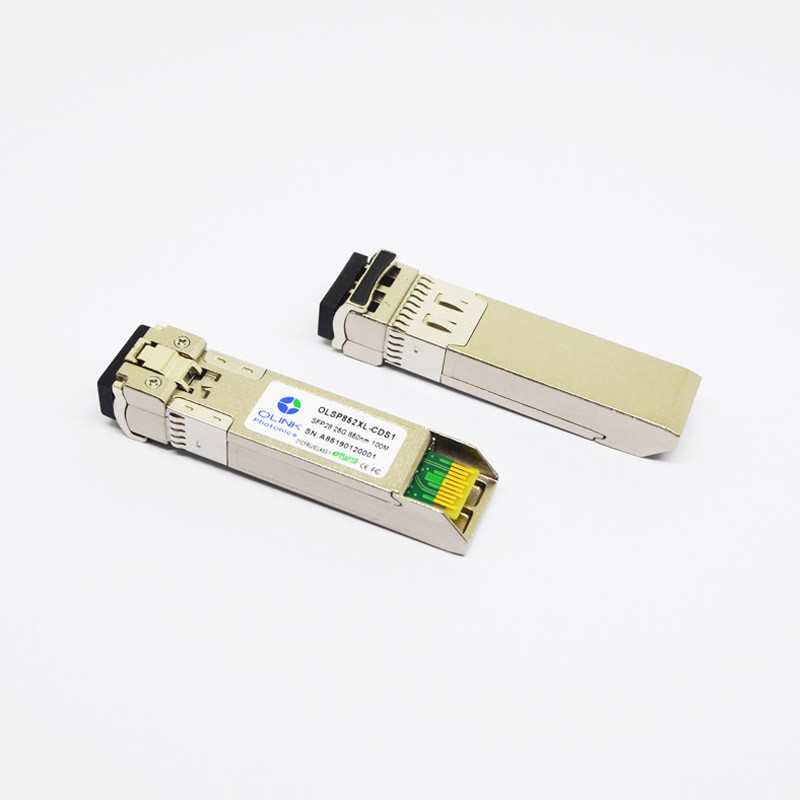

Приемопередатчик SFP28 25G 850nm 100m совместимых локальных сетей Cisco оптически
Приемопередатчик совместимых SFP-25G-SR-S SFP28 25G 850nm 100m локальных сетей Cisco оптически
Характеристики продукта
●Поддержки до битовых скоростей 25.78Gb/s
●Интерфейс диагностического монитора цифров с SFF-8472
●Горячий след ноги штепсельн-щипца SFP28
●передатчик 850nm VCSEL
●Максимальная длина связи связей 70m на OM3 или связей 100m на многорежимном волокне OM4
●Высокий допустимый предел передачи
●Потребление низкой мощности<1w>
●Работая температура случая: Commerical: °C 0 до 70
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, VCC = 3,13 до 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Работая длина волны |
λ |
840 |
850 |
860 |
nm |
|
| Ave. (позволенная) сила выхода |
ВЫМОСТИТЕ |
-8,2 |
|
2,4 |
dBm |
|
| Коэффициент подавления Сторон-режима |
SMSR |
30 |
|
|
dB |
|
| Коэффициент вымирания |
ER |
2 |
|
|
dB |
|
| Ширина RMS спектральная (- 20dB) |
Δλ |
|
|
1 |
nm |
|
| Относительный шум интенсивности |
RIN |
|
|
-130 |
dB/Hz |
|
| Приемник |
| Работая длина волны |
|
840 |
850 |
860 |
nm |
|
| Усиленная чувствительность приемника (OMA) |
RsenS |
|
|
-5,2 |
dBm |
|
| Средняя сила приемника |
Pimax |
-10,3 |
|
3 |
dBm |
1 |
| ЛОС утверждает |
PA |
-30 |
|
|
dBm |
|
| ЛОС Де-утверждает |
Pd |
|
|
-12 |
dBm |
|
| Гистерезис ЛОС |
Pd-PA |
0,5 |
|
5 |
dB |
|
Примечания:
1. Измеренный на BER более менее чем 5E-5, спина к спине. Картина измерения PRBS 231до1 с худшим ER=4.5@ 25.78Gb/s.
Абсолютный максимум оценок
| Параметр |
Символ |
MIN. |
Максимальный. |
Блок |
Примечание |
| Подача напряжения |
Vcc |
-0,5 |
4,0 |
V |
|
| Температура хранения |
TS |
-40 |
85 |
°C |
|
| Относительная влажность |
RH |
0 |
85 |
% |
|
Примечание: Стресс свыше оценок максимума абсолютных может причинить постоянное повреждение к приемопередатчику.
Общие работая характеристики
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Тариф данных |
|
|
25,78 |
|
Gb/s |
|
| Подача напряжения |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Поставка настоящая |
Icc |
|
|
300 |
мамы |
|
| Работая Temp случая. |
Tc |
0 |
|
70 |
°C |
|
Электрические характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, VCC = 3,13 до 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Дифференциальное качание ввода данных |
VINPP |
120 |
|
800 |
mVpp |
1 |
| Входной сигнал отключения Tx |
H |
TDH |
2,0 |
|
Vcc+0.3 |
V |
|
| L |
TDL |
0 |
|
0,8 |
| Выход недостатка Tx |
H |
TFH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| L |
TFL |
0 |
|
0,8 |
| Импеданс входного сигнала дифференциальный |
Rin |
|
100 |
|
Ω |
|
| Приемник |
| Дифференциальное качание вывода данных |
Vout, pp |
340 |
650 |
800 |
mVpp |
3 |
| Rx Лос вывело наружу |
H |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| L |
VOL. |
0 |
|
0,8 |
Примечание:
1. AC TD+/АРЕ внутренне соединенный с дифференциальным прекращением 100Ω внутри модуля.
2. Недостаток Tx и Rx ЛОС выходы открытого сборника, которые должны быть вытягиваны вверх с 4.7k к резисторам 10kΩ на доске хозяина. Тяга вверх по напряжению тока между 2.0V и Vcc+0.3V.
3. Соединенные выходы RD+/- внутренне AC, и должны быть закончены 100Ω (дифференциал) на потребителе SERDES.
