режим 10gbe Multi Dell 407 BBOU старшего 850nm 300m SFP+ оптический совместимое

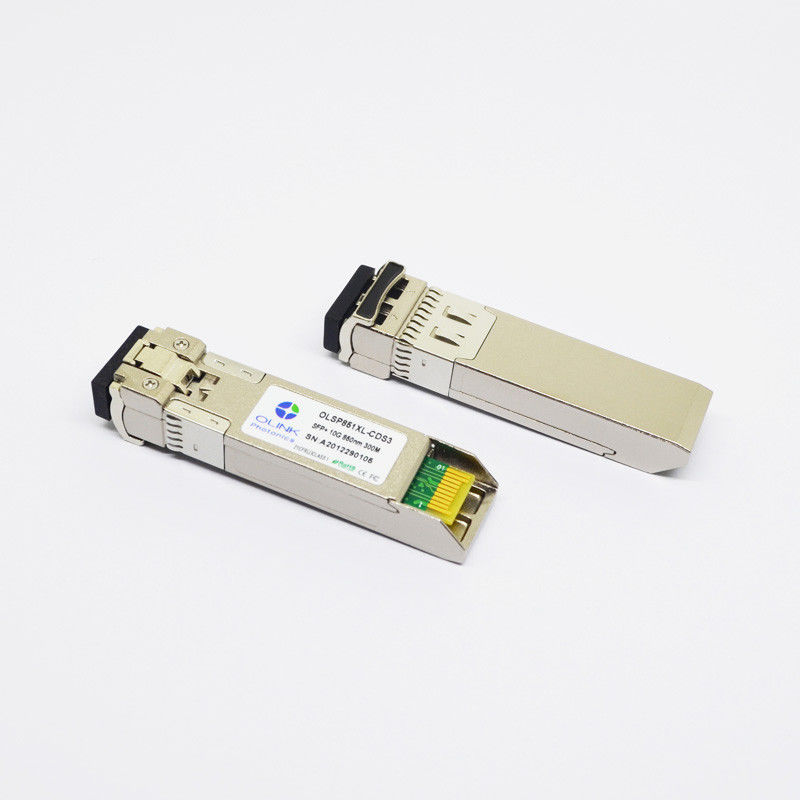

Модуль приемопередатчика СТАРШЕГО Dell 407-BBOU совместимый 10GB SFP+ (MMF, 850nm, 300m, LC, DDM)
Этот модуль СТАРШЕГО 10GbE SFP+ соответствующий для пользы с системами сети Dell и соответствующий к неподдельному номеру детали 407-BBOU. Он поддерживает скорость обработки данных 10.3125Gbps (10GBASE-SR) или 9.953Gbps (10GBASE-SW), обеспечивая взаимодействие волокна до 300 m над кабелем OM3. Модуль запрограммирован и испытан для обеспечения работы с Dell переключателей 10 гигабит, серверов, и других платформ.
Характеристики продукта
●Поддержки до битовых скоростей 11.3Gb/s
●Двухшпиндельный соединитель LC
●Горячий pluggable след ноги SFP+
●передатчик 850nm VCSEL, фотодетектор PIN
●До 300m на 50/125um MMF (2000MHZ.KM)
●Потребление низкой мощности, < 1W="">
●Интерфейс диагностического монитора цифров
●Оптически интерфейс уступчивый к IEEE 802.3ae
●Электрический интерфейс уступчивый к SFF-8431
●Работая температура случая:
Commerical: 0~70°C
Промышленный: - °C 40 до 85
Оптически характеристики (ВЕРХНЕЕ (c) = ℃0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Работая длина волны |
λ |
840 |
850 |
860 |
nm |
|
| Ave. (позволенная) сила выхода |
ВЫМОСТИТЕ |
-6 |
|
-1 |
dBm |
1 |
| Коэффициент вымирания |
ER |
4 |
4,5 |
|
dB |
|
| Ширина RMS спектральная |
Δλ |
|
|
1 |
nm |
|
| Время подъема/падения (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
2 |
| Штраф рассеивания |
TDP |
|
|
3,9 |
dB |
|
| Глаз выхода оптически |
Уступчивый с IEEE 0802.3ae |
| Приемник |
| Работая длина волны |
|
840 |
850 |
860 |
nm |
|
| Чувствительность приемника (ER=4.5) |
PSEN1 |
|
|
-11,1 |
dBm |
3 |
| Перегрузка |
ВЫМОСТИТЕ |
|
|
0,5 |
dBm |
|
| ЛОС утверждает |
PA |
-30 |
|
|
dBm |
|
| ЛОС Де-утверждает |
Pd |
|
|
-12 |
dBm |
|
| Гистерезис ЛОС |
Pd-PA |
0,5 |
|
|
dB |
|
Примечания:
1. Измеренный на 10.3125b/s с телевизионной испытательной таблицей NRZ PRBS 231 до 1.
2.20%~80%
3.Under ER худшее case=4.5@ 10,3125 Gb/s с телевизионной испытательной таблицей NRZ PRBS 231 до 1 на BER < 1x10="">-12
Спецификации цифров диагностические
Приемопередатчики DS3 OLSP851XL-C (меня) можно использовать в ведущих системах которые требуют или внутри или снаружи откалибрированных цифровых диагностик.
| Параметр |
Символ |
Блоки |
MIN. |
Максимальный. |
Точность |
Примечание |
| Температура приемопередатчика |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Подача напряжения приемопередатчика |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Ток смещения передатчика |
DBias |
мамы |
0 |
80 |
±10% |
2 |
| Сила выхода передатчика |
DTx-сила |
dBm |
-8 |
+1 |
±2dB |
|
| Сила входного сигнала приемника средняя |
DRx-сила |
dBm |
-13 |
0 |
±2dB |
|
Примечания:
1. Внутренне измеренный
2. Точность тока смещения Tx 10% из фактического течения от водителя лазера к лазеру
Совместимость
Приемопередатчик Dell совместимый 10GBASE-SR SFP+ Olinkcom можно работать с внизу оборудованием Dell.
Сеть N1524 Dell, N1524P, N1548, N1548P, N2024, N2024P, N2048, N2048P, N3024, N3024F, N3024P, N3048, N3048P, N4032, N4032F, N4064, N4064F,
S3124, S3124F, S3124P, S3148, S3148P, X4012
Dell PowerEdge T130, T330, T430, T630
Сеть N2128PX-ON Dell EMC, N3024EF-ON, N3024EP-ON, N3024ET-ON, N3048EP-ON, N3048ET-ON, N3132PX-ON, X1052, X1052P
Dell EMC PowerEdge R440, R540, R640, R740, T440, T640
