Pluggable ости приемопередатчика волокна DOM LC SMF 10G SFP+ совместимое горячее

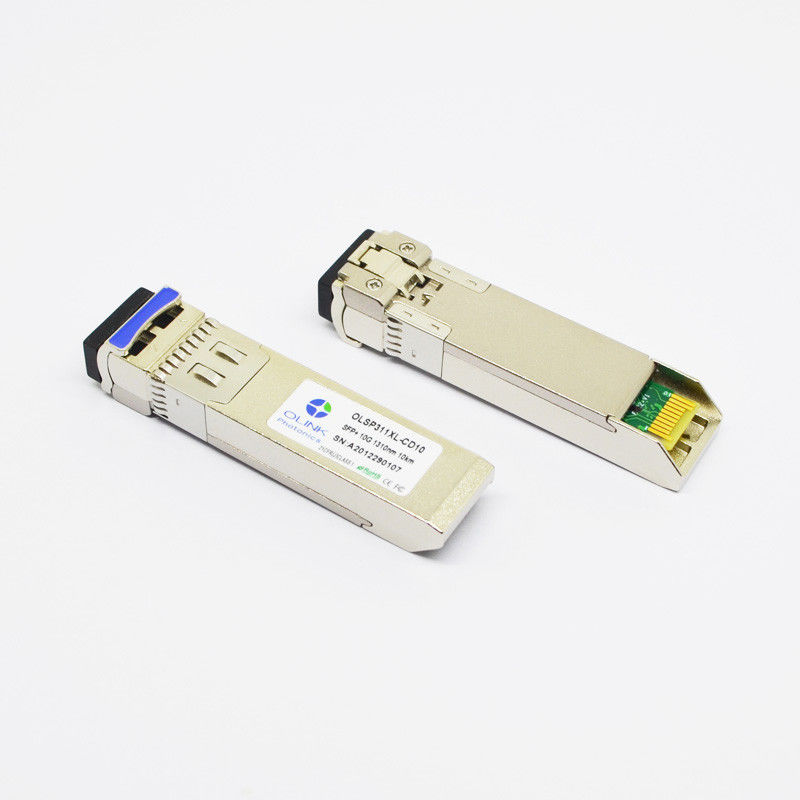

Сети SFP-10G-LR ости модуля DOM LC SMF 10G-LR SFP+ 1310nm 10km совместимые
Описания
Приемопередатчик сетей SFP-10G-LR совместимый SFP+ ости поддерживает длины связи до 10km над волокном LC двухшпиндельным SMF. Дизайны приемопередатчика оптимизированы для высокого класса исполнения и рентабельный для того чтобы поставить клиентов самые лучшие решения для радиосвязи.
Абсолютный максимум оценок
| Параметр |
Символ |
MIN. |
Максимальный. |
Блок |
Примечание |
| Подача напряжения |
Vcc |
-0,5 |
4,0 |
V |
|
| Температура хранения |
TS |
-40 |
85 |
°C |
|
| Относительная влажность |
RH |
0 |
85 |
% |
|
Примечание: Стресс свыше оценок максимума абсолютных может причинить постоянное повреждение к приемопередатчику.
Общие работая характеристики
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Тариф данных |
|
9,953 |
10,3125 |
11,3 |
Gb/s |
|
| Подача напряжения |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Поставка настоящая |
Icc5 |
|
|
300 |
мамы |
|
| Работая Temp случая. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Электрические характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Дифференциальное качание ввода данных |
VINPP |
180 |
|
700 |
mVpp |
1 |
| Передайте напряжение тока отключения |
VD |
VCC-0.8 |
|
Vcc |
V |
|
| Передайте для того чтобы включить напряжение тока |
VEN |
Vee |
|
Vee+0.8 |
| Импеданс входного сигнала дифференциальный |
Rin |
|
100 |
|
Ω |
|
| Приемник |
| Дифференциальное качание вывода данных |
Vout, pp |
300 |
|
850 |
mVpp |
2 |
| Время восхода выхода и время падения |
Tr, Tf |
28 |
|
|
Ps |
3 |
| ЛОС утвердило |
VLOS_F |
VCC-0.8 |
|
Vcc |
V |
4 |
| ЛОС де-утвердило |
VLOS_N |
Vee |
|
Vee+0.8 |
V |
4 |
Примечание:
1. Соединенный сразу со штырями ввода данных TX. Соединение AC от штырей в водителя IC лазера.
2. В дифференциальное прекращение 100Ω.
3. 20 до 80%. Измеренный с доской для испытаний соответствия модуля и телевизионной испытательной таблицей OMA. Польза последовательности 4 1's и 4 0's в PRBS 9 приемлемая альтернатива.
4. ЛОС выход открытого сборника. Должна быть вытягивана вверх с 4.7kΩ – 10kΩ на хозяине доска. Нормальное функционирование логика 0; потеря сигнала логика 1.
Особенности
●Поддерживает битовые скорости 11.3Gb/s
●Двухшпиндельный соединитель LC
●Горячий pluggable след ноги SFP+
●Применимый для соединения 10km SMF
●Потребление низкой мощности, < 1W="">
●Оптически интерфейс уступчивый к IEEE 802.3ae 10GBASE-LR
●Электрический интерфейс уступчивый к SFF-8431
●Работая температура случая: Commerical: °C 0 до 70
Применения
●10GBASE-LR/LW на 10.3125Gbps
●канал волокна 10G
●Другие оптически связи
