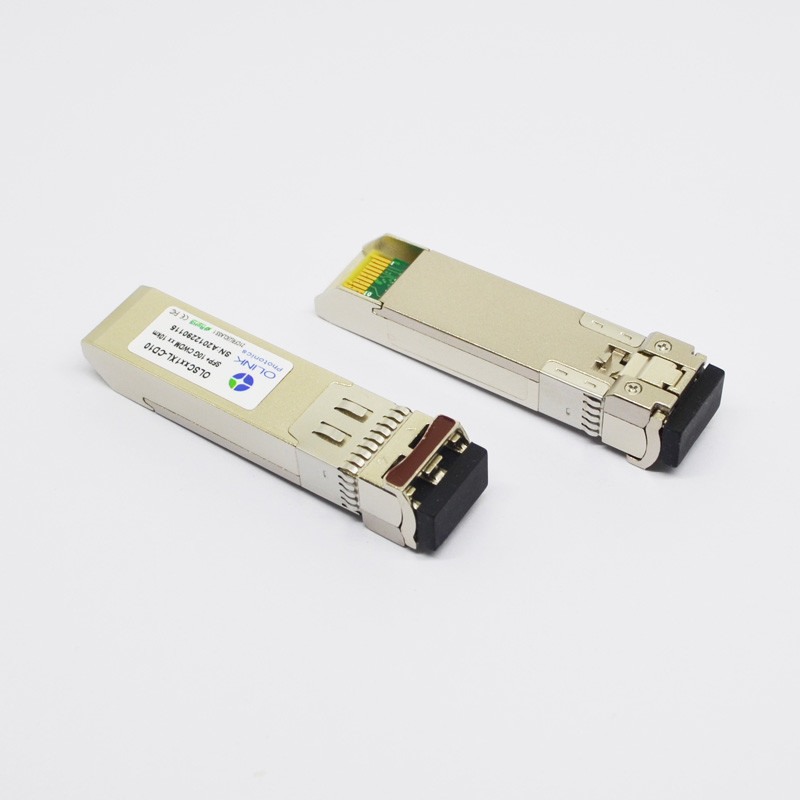

Приемопередатчик CWDM 1270nm 10km волокна MikroTik совместимый 10G SFP+
Характеристики продукта
●Поддерживает 9,95 к битовым скоростям 11.5Gb/s
●Двухшпиндельный соединитель LC
●Горячий pluggable след ноги SFP+
●Uncooled передатчик 1270nm~1610nm DFB, фотодетектор PIN
●Применимый для соединения 10km SMF
●Потребление низкой мощности, < 1W="">
●Интерфейс диагностического монитора цифров
●Оптически интерфейс уступчивый к IEEE 802.3ae 10GBASE-LR
●Электрический интерфейс уступчивый к SFF-8431
●Работая температура случая:
Commerical: °C 0 до 70 промышленное: - °C 40 до 85
Применения
●10GBASE-LR/LW на 10.3125Gbps
●локальные сети 10G
●Другие оптически связи
Характеры продукции
Приемопередатчик OLSCxx1XL-C Olinkcom (меня) D10 CWDM DFB 10Gbps SFP+ конструирован для того чтобы передать и получить оптически данные над стекловолокном одиночного режима на длина связи 10km. Этот приемопередатчик состоит из 2 разделов: Раздел передатчика включает лазер CWDM DFB. И раздел приемника состоит из фотодиода PIN интегрированного с TIA. Все модули удовлетворяют требования к безопасности лазера класса i. Функции диагностик цифров доступны через двухпрободный последовательный интерфейс, как замечено в SFF-8472, которое позволяет доступу в реальном времени к параметрам прибора работая как температура приемопередатчика, ток смещения лазера, переданная оптически сила, получили оптически силу и подачу напряжения приемопередатчика.
Абсолютный максимум оценок
| Параметр |
Символ |
MIN. |
Максимальный. |
Блок |
Примечание |
| Подача напряжения |
Vcc |
-0,5 |
4,0 |
V |
|
| Температура хранения |
TS |
-40 |
85 |
°C |
|
| Относительная влажность |
RH |
0 |
85 |
% |
|
Примечание: Стресс свыше оценок максимума абсолютных может причинить постоянное повреждение к приемопередатчику.
Общие работая характеристики
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Тариф данных |
DR |
9,95 |
|
10,3125 |
Gb/s |
|
| Подача напряжения |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Поставка настоящая |
Icc5 |
|
|
300 |
мамы |
|
| Работая Temp случая. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Электрические характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Дифференциальное качание ввода данных |
VIN, PP |
180 |
|
700 |
mVpp |
1 |
| Передайте напряжение тока отключения |
VD |
VCC-0.8 |
|
Vcc |
V |
|
| Передайте для того чтобы включить напряжение тока |
VEN |
Vee |
|
Vee+0.8 |
| Импеданс входного сигнала дифференциальный |
Rin |
|
100 |
|
Ω |
|
| Приемник |
| Дифференциальное качание вывода данных |
Vout, pp |
300 |
|
850 |
mVpp |
2 |
| Время восхода выхода и время падения |
Tr, Tf |
28 |
2,0 |
Vcc+0.3 |
Ps |
3 |
| ЛОС утвердило |
VLOS_F |
VCC-0.8 |
|
Vcc |
V |
4 |
| ЛОС де-утвердило |
VLOS_N |
Vee |
|
Vee+0.8 |
V |
4 |
Примечания:
1. Соединенный сразу со штырями ввода данных TX. Соединение AC от штырей в водителя IC лазера.
2. В дифференциальное прекращение 100Ω.
3. 20 до 80%. Измеренный с доской для испытаний соответствия модуля и телевизионной испытательной таблицей OMA. Польза последовательности 4 1's и 4 0's в PRBS 9 приемлемая альтернатива.
4. ЛОС выход открытого сборника. Должна быть вытягивана вверх с 4.7kΩ – 10kΩ на хозяине доска. Нормальное функционирование логика 0; потеря сигнала логика 1.
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Работая длина волны |
λ |
λ-7.5nm |
λ |
λ+7.5nm |
nm |
1 |
| Ave. (позволенная) сила выхода |
ВЫМОСТИТЕ |
-6 |
|
0 |
dBm |
2 |
| Коэффициент подавления Сторон-режима |
SMSR |
30 |
|
|
dB |
|
| Коэффициент вымирания |
ER |
4 |
5 |
|
dB |
|
| Ширина RMS спектральная |
Δλ |
|
|
1 |
nm |
|
| Время подъема/падения (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Штраф рассеивания |
TDP |
|
|
2,5 |
dB |
|
| Относительный шум интенсивности |
RIN |
|
|
-128 |
dB/Hz |
|
| Глаз выхода оптически |
Уступчивый с IEEE 0802.3ae |
| Приемник |
| Работая длина волны |
λ |
1260 |
|
1620 |
nm |
|
| Чувствительность приемника |
PSEN |
|
|
-14,4 |
dBm |
3 |
| Перегрузка |
ВЫМОСТИТЕ |
|
|
+0,5 |
dBm |
|
| Отражение приемника |
Rrx |
|
|
-12 |
dB |
|
| ЛОС утверждает |
PA |
-30 |
|
|
dBm |
|
| ЛОС Де-утверждает |
Pd |
|
|
-17 |
dBm |
|
| Гистерезис ЛОС |
Pd-PA |
0,5 |
|
4 |
dB |
|
Примечания:
λ =1270nm~1610nm длины волны 1.The, полные 18 длин волны, дистанционирование 20nm
2. Измеренный на 10.3125b/s с телевизионной испытательной таблицей NRZ PRBS 231 до 1.
3.Under ER худшее =5, измеренный на 10,3125 Gb/s с телевизионной испытательной таблицей NRZ PRBS 231 до 1 на BER < 1x10="">-12
Спецификации цифров диагностические
Приемопередатчики OLSCxx1XL-CD10 можно использовать в ведущих системах которые требуют или внутри или снаружи откалибрированных цифровых диагностик.
| Параметр |
Символ |
Блоки |
MIN. |
Максимальный. |
Точность |
Примечание |
| Температура приемопередатчика |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Подача напряжения приемопередатчика |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Ток смещения передатчика |
DBias |
мамы |
0 |
127 |
±10% |
3 |
| Сила выхода передатчика |
DTx-сила |
dBm |
-8 |
+2 |
±2dB |
|
| Сила входного сигнала приемника средняя |
DRx-сила |
dBm |
-16 |
0 |
±2dB |
|
Примечания:
1.When работая ºC temp.=0~70, ряд будет min=-5, Max=+75
2. Внутренне измеренный
3. Точность тока смещения Tx 10% из фактического течения от водителя лазера к лазеру
Совместимость
• Функционально идентичный к MikroTik S+C51DLC10D
