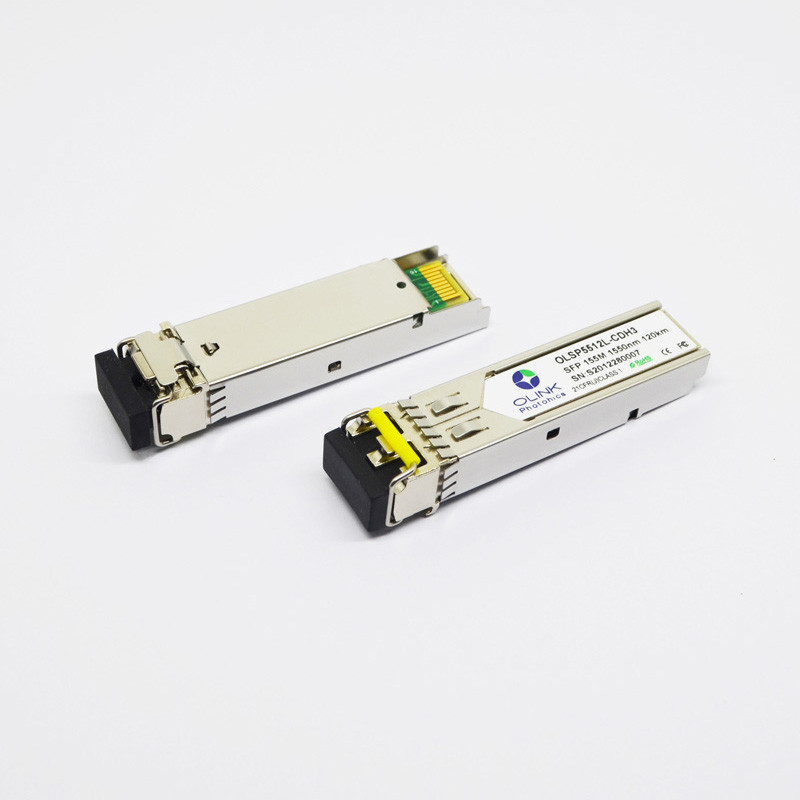

Модуль SFP оптического волокна DOM LC SMF 1000BASE-EZX SFP 1550nm 120km
Фары продукта
* битовые скорости поддержек 1.25Gbps/1.0625Gbps
* соединитель LC дуплекса
* горячий pluggable след ноги SFP
* передатчик лазера 1550nm DFB и фотодетектор APD
* применимый для соединения 120Km SMF
* потребление низкой мощности, < 1="">
* интерфейс диагностического монитора цифров
* уступчивый с SFP MSA и SFF-8472
* очень низкий EMI и превосходное предохранение от ESD
* работая температура случая: Commerical: °C 0 до 70
Электрические характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Дифференциальное качание ввода данных |
VIN, PP |
300 |
|
1800 |
mVpp |
1 |
| Отключение Tx высотой с Входн |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Отключение Tx Входн-низкое |
VIL |
0 |
|
0,8 |
V |
|
| Недостаток Tx высотой с Выход |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Недостаток Tx Выход-низкий |
VOL. |
0 |
|
0,8 |
V |
2 |
| Импеданс входного сигнала дифференциальный |
Rin |
|
100 |
|
Ω |
|
| Приемник |
| Дифференциальное качание вывода данных |
Vout, pp |
400 |
|
1000 |
mVpp |
3 |
| Rx ЛОС высотой с Выход |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Rx ЛОС Выход-низкое |
VROL |
0 |
|
0,8 |
V |
2 |
Примечания:
1. AC TD+/АРЕ внутренне соединенный с дифференциальным прекращением 100Ω внутри модуля.
2. Недостаток Tx и Rx ЛОС выходы открытого сборника, которые должны быть вытягиваны вверх с 4.7k к резисторам 10kΩ на доске хозяина. Тяга вверх по напряжению тока между 2.0V и Vcc+0.3V.
3. Соединенные выходы RD+/- внутренне AC, и должны быть закончены 100Ω (дифференциал) на потребителе SERDES.
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Работая длина волны |
λ |
1530 |
1550 |
1565 |
nm |
|
| Ave. (позволенная) сила выхода |
ВЫМОСТИТЕ |
0 |
|
5 |
dBm |
1 |
| Коэффициент вымирания |
ER |
9 |
|
|
dB |
1 |
| Бортовой коэффициент подавления режима |
SMSR |
30 |
|
|
dB |
|
| Ширина RMS спектральная |
Δλ |
|
|
1 |
nm |
|
| Время подъема/падения (20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Глаз выхода оптически |
Уступчивый с IEEE802.3 z (безопасность aser класса 1) |
| Приемник |
| Работая длина волны |
λ |
1260 |
|
1610 |
nm |
|
| Чувствительность приемника |
PSEN1 |
|
|
-32 |
dBm |
3 |
| Перегрузка |
ВЫМОСТИТЕ |
-7 |
|
|
dBm |
3 |
| ЛОС утверждает |
PA |
-45 |
|
|
dBm |
|
| ЛОС Де-утверждает |
Pd |
|
|
-34 |
dBm |
|
| Гистерезис ЛОС |
Pd-PA |
0,5 |
|
|
dB |
|
Примечания:
1. Измеренный на 1.25Gb/s стелевизионной испытательной таблицейNRZ PRBS 2 223 до 1.
2. Нефильтрованный, измеренный с PRBS223 – 1 телевизионной испытательной таблицей @1.25Gbps
3. Измеренный на 1.25Gb/s с телевизионной испытательной таблицей NRZ PRBS 223 до 1 на BER < 1x10="">-12
Применения
●Локальные сети гигабита
●Канал волокна
●Интерфейс маршрутизатора/сервера
●Другие оптически системы передачи
