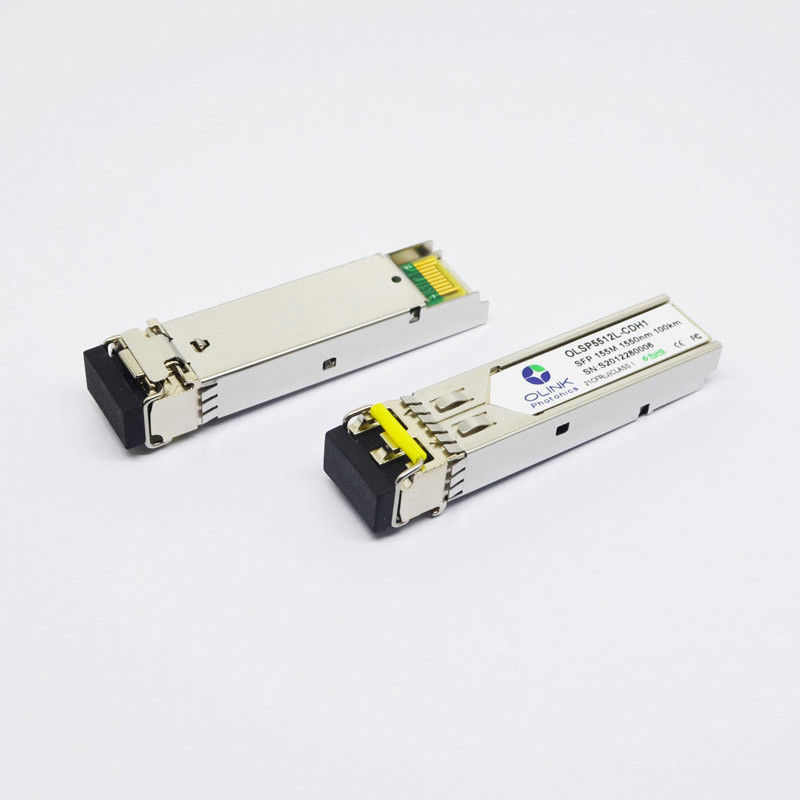

DOM SMF соединителя 1000BASE-EZX 1550nm 100km LC оптического волокна модуля приемопередатчика SFP OEM
Характеры продукции
Приемопередатчики этого SFP высокая эффективность, рентабельные модули поддерживая двойную скорость обработки данных 1.25Gbps/1.0625Gbps и дальность передачи 100km с SMF. Мы по мере того как изготовитель может обеспечить совместимость с различными брендами, как Cisco, можжевельник, Arita, Dell, парча etc.
Абсолютный максимум оценок
| Параметр |
Символ |
MIN. |
Максимальный. |
Блок |
Примечание |
| Подача напряжения |
Vcc |
-0,5 |
4,0 |
V |
|
| Температура хранения |
TS |
-40 |
85 |
°C |
|
| Относительная влажность |
RH |
0 |
85 |
% |
|
Примечание: Стресс свыше оценок максимума абсолютных может причинить постоянное повреждение к приемопередатчику.
Общие работая характеристики
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Тариф данных |
DR |
|
1,25 |
|
Gb/s |
|
| Подача напряжения |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Поставка настоящая |
Icc5 |
|
|
300 |
мамы |
|
| Работая Temp случая. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Электрические характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Дифференциальное качание ввода данных |
VIN, PP |
300 |
|
1800 |
mVpp |
1 |
| Отключение Tx высотой с Входн |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Отключение Tx Входн-низкое |
VIL |
0 |
|
0,8 |
V |
|
| Недостаток Tx высотой с Выход |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Недостаток Tx Выход-низкий |
VOL. |
0 |
|
0,8 |
V |
2 |
| Импеданс входного сигнала дифференциальный |
Rin |
|
100 |
|
Ω |
|
| Приемник |
| Дифференциальное качание вывода данных |
Vout, pp |
400 |
|
1000 |
mVpp |
3 |
| Rx ЛОС высотой с Выход |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Rx ЛОС Выход-низкое |
VROL |
0 |
|
0,8 |
V |
2 |
Примечания:
1. AC TD+/АРЕ внутренне соединенный с дифференциальным прекращением 100Ω внутри модуля.
2. Недостаток Tx и Rx ЛОС выходы открытого сборника, которые должны быть вытягиваны вверх с 4.7k к резисторам 10kΩ на доске хозяина. Тяга вверх по напряжению тока между 2.0V и Vcc+0.3V.
3. Соединенные выходы RD+/- внутренне AC, и должны быть закончены 100Ω (дифференциал) на потребителе SERDES.
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Работая длина волны |
λ |
1530 |
1550 |
1565 |
nm |
|
| Ave. (позволенная) сила выхода |
ВЫМОСТИТЕ |
0 |
|
5 |
dBm |
1 |
| Коэффициент вымирания |
ER |
9 |
|
|
dB |
1 |
| Бортовой коэффициент подавления режима |
SMSR |
30 |
|
dB |
|
|
| Ширина RMS спектральная |
Δλ |
|
|
1 |
nm |
|
| Время подъема/падения (20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Штраф рассеивания |
TDP |
|
|
3,2 |
dB |
|
| Глаз выхода оптически |
Уступчивый с IEEE802.3 z (безопасность aser класса 1) |
| Приемник |
| Работая длина волны |
λ |
1260 |
|
1610 |
nm |
|
| Чувствительность приемника |
PSEN1 |
|
|
-28 |
dBm |
3 |
| Перегрузка |
ВЫМОСТИТЕ |
0 |
|
|
dBm |
3 |
| ЛОС утверждает |
PA |
-45 |
|
|
dBm |
|
| ЛОС Де-утверждает |
Pd |
|
|
-30 |
dBm |
|
| Гистерезис ЛОС |
Pd-PA |
0,5 |
|
|
dB |
|
Примечания:
1. Измеренный на 1.25Gb/s стелевизионной испытательной таблицейNRZ PRBS 2 223 до 1.
2. Нефильтрованный, измеренный с PRBS223 – 1 телевизионной испытательной таблицей @1.25Gbps
3. Измеренный на 1.25Gb/s с телевизионной испытательной таблицей NRZ PRBS 223 до 1 на BER < 1x10="">-12
Характеристики продукта
●Поддерживает битовые скорости 1.25Gbps/1.0625Gbps
●Соединитель LC
●Горячее pluggable
●передатчик лазера 1550nm DFB и фотодетектор PIN
●Поддерживает соединение 100Km SMF
●Потребление низкой мощности, < 1="">
●Уступчивый с SFP MSA и SFF-8472
●Интерфейс диагностического монитора цифров
●Очень низкий EMI и превосходное предохранение от ESD
●Работая температура случая: Commerical: °C 0 до 70
Применения
●Локальные сети гигабита, канал волокна
●Переключатель для того чтобы переключить интерфейс, переключенные применения backplane
●Интерфейс маршрутизатора/сервера
●Другие оптически системы передачи
