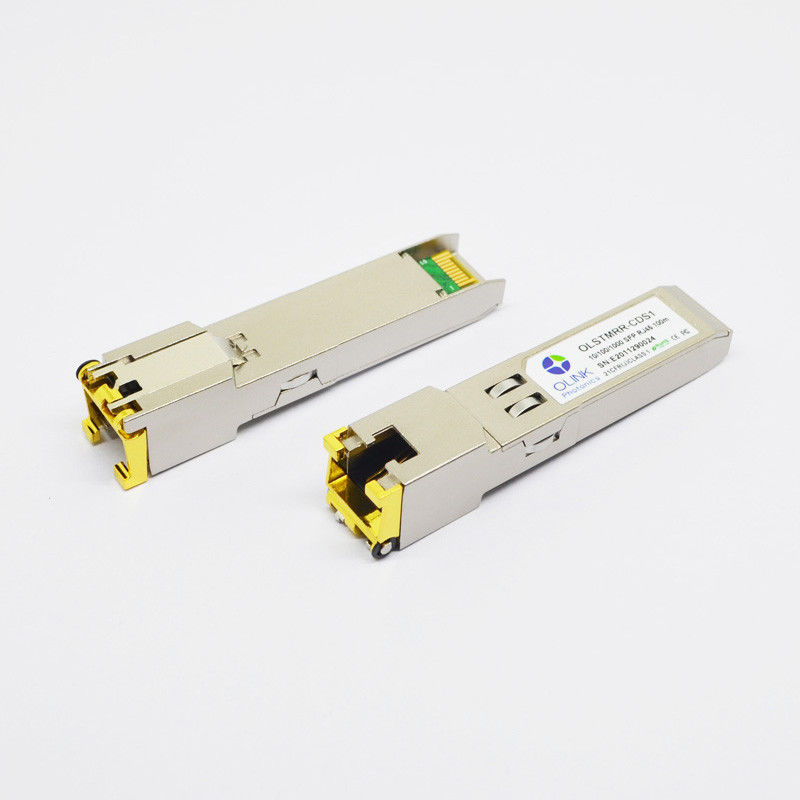

Медь RJ-45 100m 10/100/1000BASE-T SFP подгоняла оптически модуль приемопередатчика

Медь RJ-45 100m 10/100/1000BASE-T SFP подгоняла оптически модуль приемопередатчика

Интерфейс низкоскоростных сигналов электрический (ВЕРХНЯЯ ЧАСТЬ (c) = 0 до℃ 70, VCC = 3,13 до 3,47 v)

Примечания:

1. 4.7k к тяге-вверх 10k к host_Vcc, измеренному на стороне хозяина соединителя

2. MOD_DEF (1) (SCL) и MOD_DEF (2) (SDA), открытые сигналы CMOS стока. И MOD_DEF (1) и MOD_DEF (2) необходимо вытянуть до host_Vcc.

Высокоскоростной электрический интерфейс (ВЕРХНЯЯ ЧАСТЬ (c) = -0 до ℃ 70, VCC = 3,13 до 3,47 v)

Примечания:

1. Все высокоскоростные сигналы AC-соединены внутренне.

2. зашифрование 5-level, согласно с IEEE 802,3

3. Дифференциал, для всех частот между дифференциалом 1MHz и 125MHz.

4. 20%-80%

Детали продукта

Модуль поддерживает дуплексные каналы связи 10/100/1000Mbps с 5 ровными сигналами амплитудной модуляции ИМПа ульс (PAM). Все 4 пары в кабеле использованы с тарифом символа на 250Mbps на каждой паре. Модуль обеспечивает стандартные серийные данные по ID уступчивые с SFP MSA, которому можно получать доступ к с адресом A0h через протокол 2wire серийный CMOS EEPROM. Физическому IC можно также получать доступ к через серийный автобус 2wire на адресе ACh.

Характеристики продукта

●До двухнаправленных каналов передачи данных 1.25Gb/s

●Компактный соединитель RJ-45

●Горячий pluggable след ноги SFP

●локальные сети 1Gigabit над кабелем кота 5

●Применимый для передачи расстояния 100m

●Потребление низкой мощности, < 1="">

●Доступ к физическому уровню IC через двухпрободный серийный автобус

●Деятельность 1000 BASE-T в ведущих системах с интерфейсом SERDES

●10/100/1000Mbps уступчивое в ведущих системах с интерфейсом SGMII

●Работая температура случая: Commerical: °C 0 до 70

Применения

●Переключатель для того чтобы переключить интерфейс

●Переключенные применения backplane

●Интерфейс маршрутизатора/сервера

●Другие оптически системы передачи
