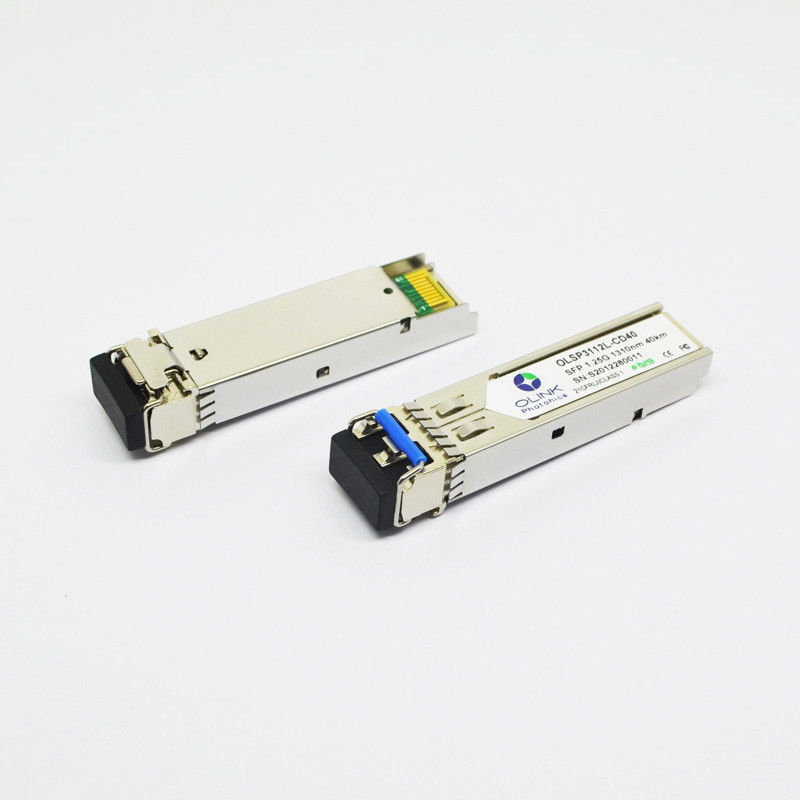

DOM LC SMF 1000BASE-EX SFP 1310nm 40km подгоняли модуль оптического волокна
Характеры продукции
OLSP3112L-CD40 Olinkcom поддерживая двойную скорость обработки данных 1.25Gbps/1.0625Gbps и дальности передачи 40km с SMF и главные бренды совместимые как Cisco, можжевельник, Dlink, парча, крайность, Huawei etc. приемопередатчики совместимы с согласованием Мульти-источника SFP (MSA) и SFF-8472. Для получения дополнительной информации, пожалуйста см. SFP MSA.
Абсолютный максимум оценок
| Параметр |
Символ |
MIN. |
Максимальный. |
Блок |
Примечание |
| Подача напряжения |
Vcc |
-0,5 |
4,0 |
V |
|
| Температура хранения |
TS |
-40 |
85 |
°C |
|
| Относительная влажность |
RH |
0 |
85 |
% |
|
Примечание: Стресс свыше оценок максимума абсолютных может причинить постоянное повреждение к приемопередатчику.
Общие работая характеристики
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Тариф данных |
DR |
|
1,25 |
|
Gb/s |
|
| Подача напряжения |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Поставка настоящая |
Icc |
|
|
250 |
мамы |
|
| Работая Temp случая. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Характеристики продукта
●Поддерживает битовые скорости 1.25Gbps/1.0625Gbps
●Двухшпиндельный соединитель LC
●Горячий pluggable след ноги SFP
●передатчик лазера 1310nm DFB и фотодетектор PIN
●Применимый для соединения 40Km SMF
●Потребление низкой мощности, < 0="">
●Интерфейс диагностического монитора цифров
●Уступчивый с SFP MSA и SFF-8472
●Очень низкий EMI и превосходное предохранение от ESD
●Работая температура случая: Commerical: °C 0 до 70
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Работая длина волны |
λ |
1290 |
1310 |
1330 |
nm |
|
| Ave. (позволенная) сила выхода |
ВЫМОСТИТЕ |
-5 |
|
0 |
dBm |
1 |
| Коэффициент вымирания |
ER |
9 |
|
|
dB |
1 |
| Бортовой коэффициент подавления режима |
SMSR |
30 |
|
dB |
|
|
| Ширина RMS спектральная |
Δλ |
|
|
0,65 |
nm |
|
| Время подъема/падения (20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Штраф рассеивания |
TDP |
|
|
3,2 |
dB |
|
| Глаз выхода оптически |
Уступчивый с IEEE802.3 z (безопасность aser класса 1) |
| Приемник |
| Работая длина волны |
λ |
|
1310 |
|
nm |
|
| Чувствительность приемника |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Перегрузка |
ВЫМОСТИТЕ |
-3 |
|
|
dBm |
3 |
| ЛОС утверждает |
PA |
-35 |
|
|
dBm |
|
| ЛОС Де-утверждает |
Pd |
|
|
-24 |
dBm |
|
| Гистерезис ЛОС |
Pd-PA |
0,5 |
|
|
dB |
|
Примечания:
1. Измеренный на 1250Mb/s стелевизионной испытательной таблицейNRZ PRBS 2 223 до 1.
2. Нефильтрованный, измеренный с PRBS223 – 1 телевизионной испытательной таблицей @1.25Gbps
3. Измеренный на 1250Mb/s с телевизионной испытательной таблицей NRZ PRBS 223 до 1 на BER < 1x10="">-12
Применения
●Локальные сети гигабита
●Канал волокна
●Переключатель для того чтобы переключить интерфейс
●Переключенные применения backplane
●Интерфейс маршрутизатора/сервера
●Другие оптически системы передачи
Упорядочение информации
| Номер детали |
Описание |
| OLSP3112L-CD40 |
SFP, 1.25G, 1310nm, 40Km, 0~70℃, с монитором цифров диагностическим |
| OLSP3112L-ID40 |
SFP, 1.25G, 1310nm, 40Km, -40~85℃, с монитором цифров диагностическим |
