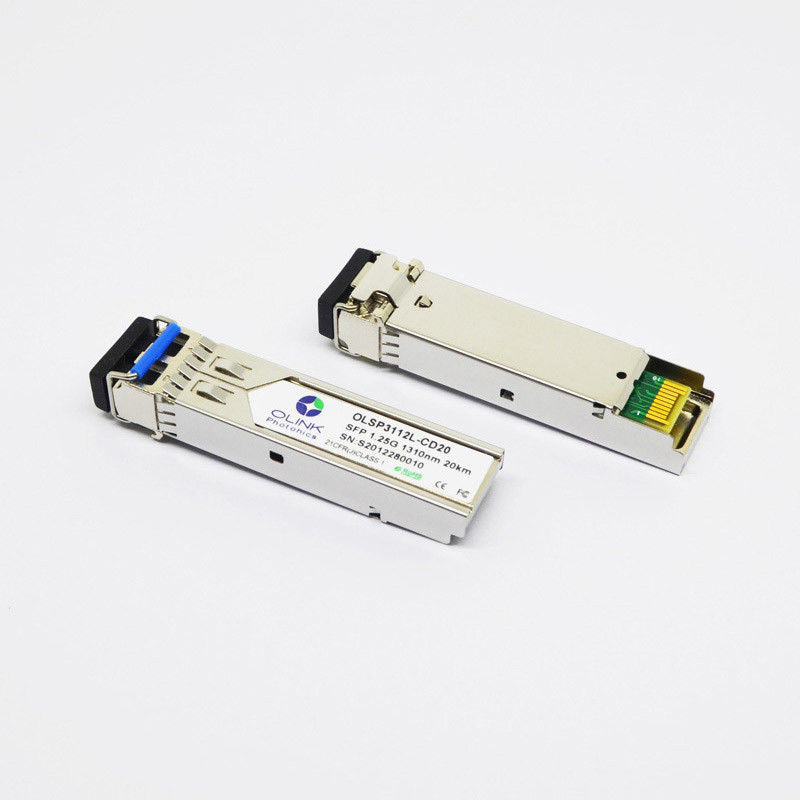

Подгонянный модуль DOM LC SMF SFP Transcceiver 1000BASE-LX/LH SFP 1310nm 20km оптически
Характеры продукции
Модули приемопередатчика DOM LC SMF 1000BASE-LX/LH SFP 1310nm 20km оптически высокая эффективность, рентабельные модули поддерживая двойную скорость обработки данных 1.25Gbps/1.0625Gbps и дальность передачи 20km с SMF. Приемопередатчик состоит из 3 разделов: передатчик лазера FP, фотодиод PIN интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i. Приемопередатчики совместимы с согласованием Мульти-источника SFP (MSA) и SFF-8472. Для получения дополнительной информации, пожалуйста см. SFP MSA.
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Работая длина волны |
λ |
1290 |
1310 |
1330 |
nm |
|
| Ave. (позволенная) сила выхода |
ВЫМОСТИТЕ |
-8 |
|
-4 |
dBm |
1 |
| Коэффициент вымирания |
ER |
9 |
|
|
dB |
1 |
| Ширина RMS спектральная |
Δλ |
|
|
0,65 |
nm |
|
| Время подъема/падения (20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Штраф рассеивания |
TDP |
|
|
3,9 |
dB |
|
| Глаз выхода оптически |
Уступчивый с IEEE802.3 z (безопасность aser класса 1) |
| Приемник |
| Работая длина волны |
λ |
|
1310 |
|
nm |
|
| Чувствительность приемника |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Перегрузка |
ВЫМОСТИТЕ |
-3 |
|
|
dBm |
3 |
| ЛОС утверждает |
PA |
-35 |
|
|
dBm |
|
| ЛОС Де-утверждает |
Pd |
|
|
-24 |
dBm |
|
| Гистерезис ЛОС |
Pd-PA |
0,5 |
|
|
dB |
|
Примечания:
1. Измеренный на 1250Mb/s стелевизионной испытательной таблицейNRZ PRBS 2 223 до 1.
2. Нефильтрованный, измеренный с PRBS223 – 1 телевизионной испытательной таблицей @1.25Gbps
3. Измеренный на 1250Mb/s с телевизионной испытательной таблицей NRZ PRBS 223 до 1 на BER < 1x10="">-12
Спецификации цифров диагностические
Приемопередатчики D20 OLSP3112L-C (меня) можно использовать в ведущих системах которые требуют или внутри или снаружи откалибрированных цифровых диагностик.
| Параметр |
Символ |
Блоки |
MIN. |
Максимальный. |
Точность |
Примечание |
| Температура приемопередатчика |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Подача напряжения приемопередатчика |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Ток смещения передатчика |
DBias |
мамы |
2 |
15 |
±10% |
2 |
| Сила выхода передатчика |
DTx-сила |
dBm |
-9 |
-3 |
±3dB |
|
| Сила входного сигнала приемника средняя |
DRx-сила |
dBm |
-25 |
0 |
±3dB |
|
Примечания:
1. Работая ºC temp.=0~70, ряд будет min=-5, Max=+75
2. Точность тока смещения Tx 10% из фактического течения от водителя лазера к лазеру
3. Внутренняя внешняя тарировка совместимая.
Характеристики продукта
●Поддерживает битовые скорости 1.25Gbps/1.0625Gbps
●Двухшпиндельный соединитель LC
●Горячий pluggable след ноги SFP
●передатчик лазера 1310nm FP и фотодетектор PIN
●Применимый для соединения 20Km SMF
●Потребление низкой мощности, < 0="">
●Интерфейс диагностического монитора цифров
●Уступчивый с SFP MSA и SFF-8472
●Очень низкий EMI и превосходное предохранение от ESD
●Работая температура случая: Commerical: °C 0 до 70 Промышленный: - °C 40 до 85
Применения
●Локальные сети гигабита
●Канал волокна
●Переключатель для того чтобы переключить интерфейс
●Переключенные применения backplane
●Интерфейс маршрутизатора/сервера
●Другие оптически системы передачи
