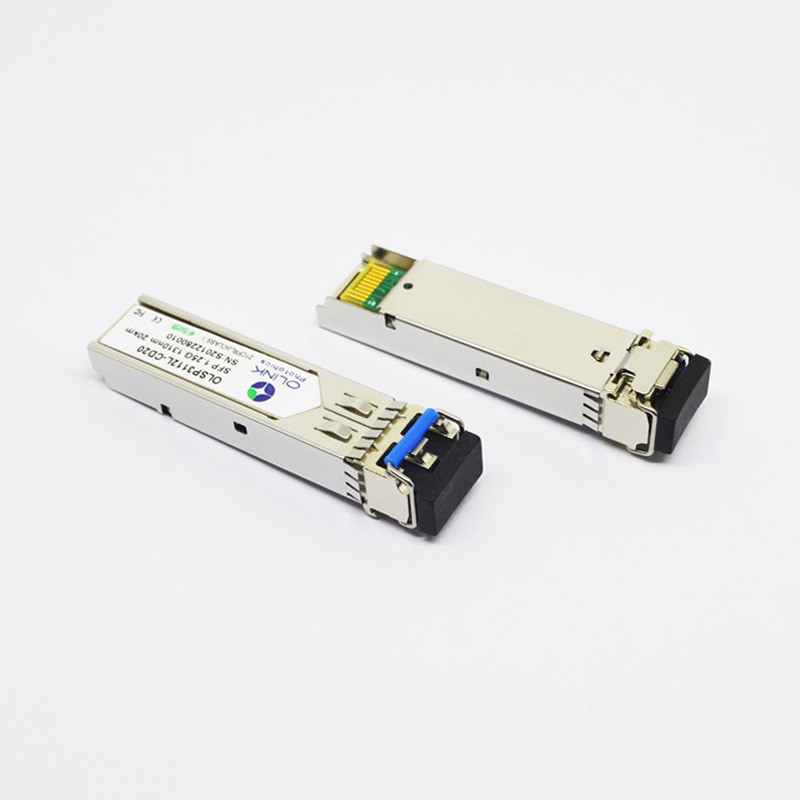

Модуль локальных сетей Dom LC SFP приемопередатчика ODM 1310nm 10km 1.25g SFP
Приемопередатчик DOM LC SMF HPE Аруба совместимый SFP-LX/LH 1.25G 1310nm 10km
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Работая длина волны |
λ |
1290 |
1310 |
1330 |
nm |
|
| Ave. (позволенная) сила выхода |
ВЫМОСТИТЕ |
-9 |
|
-3 |
dBm |
1 |
| Коэффициент вымирания |
ER |
9 |
|
|
dB |
1 |
| Ширина RMS спектральная |
Δλ |
|
|
0,65 |
nm |
|
| Время подъема/падения (20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Штраф рассеивания |
TDP |
|
|
3,9 |
dB |
|
| Глаз выхода оптически |
Уступчивый с IEEE802.3 z (безопасность aser класса 1) |
| Приемник |
| Работая длина волны |
λ |
|
1310 |
|
nm |
|
| Чувствительность приемника |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Перегрузка |
ВЫМОСТИТЕ |
0 |
|
|
dBm |
3 |
| ЛОС утверждает |
PA |
-35 |
|
|
dBm |
|
| ЛОС Де-утверждает |
Pd |
|
|
-24 |
dBm |
|
| Гистерезис ЛОС |
Pd-PA |
0,5 |
|
|
dB |
|
Примечания:
1. Измеренный на 1.25Gb/s стелевизионной испытательной таблицейNRZ PRBS 2 223 до 1.
2. Нефильтрованный, измеренный с PRBS223 – 1 телевизионной испытательной таблицей @1.25Gbps
3. Измеренный на 1.25Gb/s с телевизионной испытательной таблицей NRZ PRBS 223 до 1 на BER < 1x10="">-12
Pin Defintion и функции
| Pin |
Символ |
Имя/описание |
Примечания |
| 1 |
VeeT |
Земля Tx |
|
| 2 |
Недостаток Tx |
Индикация недостатка Tx, выход открытого сборника, активный «h» |
1 |
| 3 |
Отключение Tx |
Входной сигнал LVTTL, внутренняя тяга-вверх, Tx вывел из строя на «h» |
2 |
| 4 |
MOD-DEF2 |
вход-выход 2 данным по последовательного интерфейса провода (SDA) |
3 |
| 5 |
MOD-DEF1 |
входной сигнал часов последовательного интерфейса 2 проводов (SCL) |
3 |
| 6 |
MOD-DEF0 |
Модельная присутствующая индикация |
3 |
| 7 |
Тариф отборный |
Отсутствие соединения |
|
| 8 |
ЛОС |
Потеря Rx сигнала, выхода открытого сборника, активный «h» |
4 |
| 9 |
Лавируйте |
Земля Rx |
|
| 10 |
Лавируйте |
Земля Rx |
|
| 11 |
Лавируйте |
Земля Rx |
|
| 12 |
RD |
Противоположность полученные данные вне |
5 |
| 13 |
RD+ |
Полученные данные вне |
5 |
| 14 |
Лавируйте |
Земля Rx |
|
| 15 |
VccR |
Электропитание Rx |
|
| 16 |
VccT |
Электропитание Tx |
|
| 17 |
VeeT |
Земля Tx |
|
| 18 |
TD+ |
Передавайте данные внутри |
6 |
| 19 |
TD |
Противоположность передавает данные внутри |
6 |
| 20 |
VeeT |
Земля Tx |
|
Примечания:
1. Когда высокий, этот выход показывает недостаток лазера некоторого вида. Низкий уровень показывает нормальное функционирование. И должен быть вытягиван вверх с 4,7 – резистор 10KΩ на доске хозяина.
2. Отключение TX входной сигнал который использован для завершения работы с выхода передатчика оптически. Оно вытягиван вверх внутри модуль с 4,7 – резистор 10KΩ. Свои государства являются следующими:
Низкий уровень (0 – 0.8V): Передатчик на (>0.8, < 2="">
Максимум (2.0V~Vcc+0.3V): Передатчик вывел открытое из строя: Выведенный из строя передатчик
3. Mod-Def 0,1,2. Эти штыри определения модуля. Они должны быть вытягиваны вверх с 4.7K – резистором 10KΩ на доске хозяина. Pull-up напряжение тока находится между 2.0V~Vcc+0.3V.
Mod-Def 0 был заземлен модулем для указания что модуль присутствует
Mod-Def 1 линия часов двухпроводного последовательного интерфейса для серийного ID
Mod-Def 2 телевизионная строка с данными телетекста двухпроводного последовательного интерфейса для серийного ID
4. Когда высокий, этот выход показывает потерю сигнала (ЛОС). Низкий уровень показывает нормальное функционирование.
5. RD+/-: Эти дифференциальные выходы приемника. Они линии 100Ω соединенные AC дифференциальные которые должны быть закончены 100Ω (дифференциал) на потребителе SERDES. Соединение AC сделано внутри модуля и таким образом необходимо на доске хозяина.
6. TD+/-: Эти входные сигналы дифференциального датчика. Они AC-соединены, дифференциальные линии с дифференциальным прекращением 100Ω внутри модуля. Соединение AC сделано внутри модуля и таким образом необходимо на доске хозяина.
Применения
●Локальные сети гигабита
●Канал волокна
●Переключатель для того чтобы переключить интерфейс
●Переключенные применения backplane
●Интерфейс маршрутизатора/сервера
●Другие оптически системы передачи
