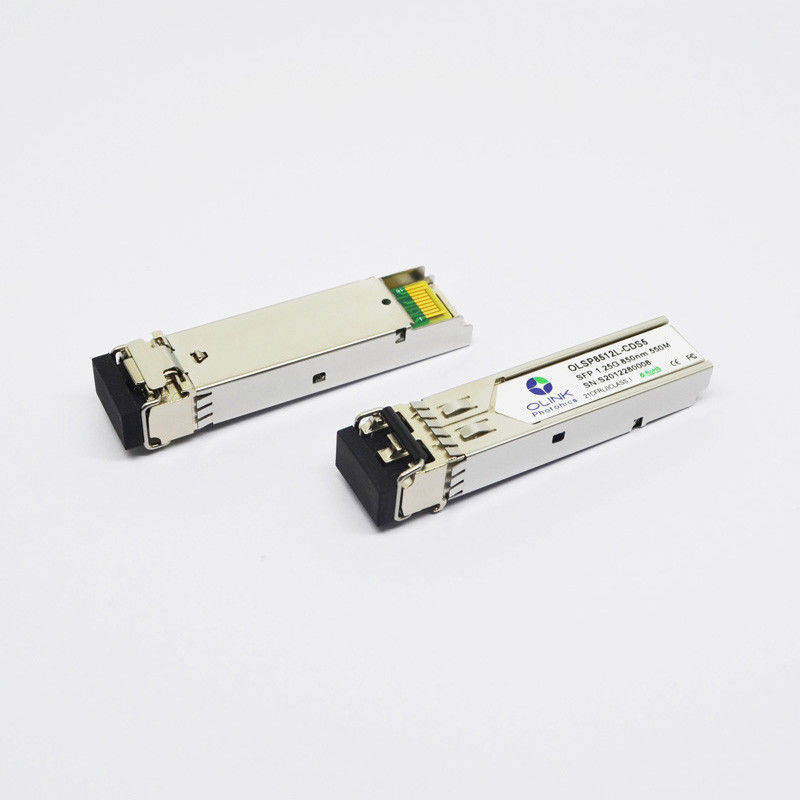

Приемопередатчики 1000BASE-SX SFP совместимого 860nm MMF волокна Dell оптически
Приемопередатчик оптического волокна DOM LC MMF SFP 1000BASE-SX Dell совместимый 850nm 550m
Характеры продукции
Это приемопередатчик состоит из 3 разделов: передатчик лазера VCSEL, фотодиод PIN интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i и поддерживая скорость обработки данных 1.25Gbps и дальность передачи 550m с MMF. Приемопередатчики совместимы с согласованием Мульти-источника SFP (MSA) и SFF-8472. Для получения дополнительной информации, пожалуйста см. SFP MSA.
Общие работая характеристики
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Тариф данных |
DR |
|
1,25 |
|
Gb/s |
|
| Подача напряжения |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Поставка настоящая |
Icc5 |
|
|
220 |
мамы |
|
| Работая Temp случая. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Спецификации цифров диагностические
Приемопередатчики DS5 OLSP8512L-C (меня) можно использовать в ведущих системах которые требуют или внутри или снаружи откалибрированных цифровых диагностик.
| Параметр |
Символ |
Блоки |
MIN. |
Максимальный. |
Точность |
Примечание |
| Температура приемопередатчика |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Подача напряжения приемопередатчика |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Ток смещения передатчика |
DBias |
мамы |
2 |
15 |
±10% |
2 |
| Сила выхода передатчика |
DTx-сила |
dBm |
-11 |
1 |
±3dB |
|
| Сила входного сигнала приемника средняя |
DRx-сила |
dBm |
-21 |
0 |
±3dB |
|
Примечания:
1. Работая ºC temp.=0~70, ряд будет min=-5, Max=+75
2. Точность тока смещения Tx 10% из фактического течения от водителя лазера к лазеру
3. Внутренняя внешняя тарировка совместимая.
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр |
Символ |
MIN. |
Тип |
Максимальный. |
Блок |
Примечание |
| Передатчик |
| Работая длина волны |
λ |
840 |
850 |
860 |
nm |
|
| Ave. (позволенная) сила выхода |
ВЫМОСТИТЕ |
-10 |
|
0 |
dBm |
1 |
| Коэффициент вымирания |
ER |
9 |
|
|
dB |
1 |
| Ширина RMS спектральная |
Δλ |
|
|
0,65 |
nm |
|
| Время подъема/падения (20%~80%) |
Tr/Tf |
|
|
0,25 |
ps |
2 |
| Глаз выхода оптически |
Уступчивый с IEEE802.3 z &ITU G.957 уступчивым (безопасность aser класса 1) |
| Приемник |
| Работая длина волны |
λ |
840 |
850 |
860 |
nm |
|
| Чувствительность приемника |
PSEN1 |
|
|
-18 |
dBm |
3 |
| Перегрузка |
ВЫМОСТИТЕ |
-3 |
|
|
dBm |
3 |
| ЛОС утверждает |
PA |
-35 |
|
|
dBm |
|
| ЛОС Де-утверждает |
Pd |
|
|
-20 |
dBm |
|
| Гистерезис ЛОС |
Pd-PA |
0,5 |
|
|
dB |
|
Примечания:
1. Измеренный на 1.25Gb/s с телевизионной испытательной таблицей NRZ PRBS 223 до 1.
2. Нефильтрованный, измеренный с телевизионной испытательной таблицей @1.25Gbps PRBS 223до1
3. Измеренный на 1.25Gb/s с телевизионной испытательной таблицей NRZ PRBS 223 до 1 на BER < 1x10="">-10
Фары продукта
* высокая эффективность
* широкое применение
* протоколы и нормы бесопасности
Пригодный к эксплуатации ряд
1. Локальные сети гигабита
2. Канал волокна
3. Переключатель для того чтобы переключить интерфейс
4. Переключенные применения backplane
5. Интерфейс маршрутизатора/сервера
6. Другие оптически системы передачи
