приемопередатчик 1330 Nm 10G MSA локальных сетей оптического волокна 60km SFP+ уступчивый
10Gb/s SFP+ BIDI TX: 1270nm/RX: модуль MSA приемопередатчика 1330nm 60km оптически уступчивый

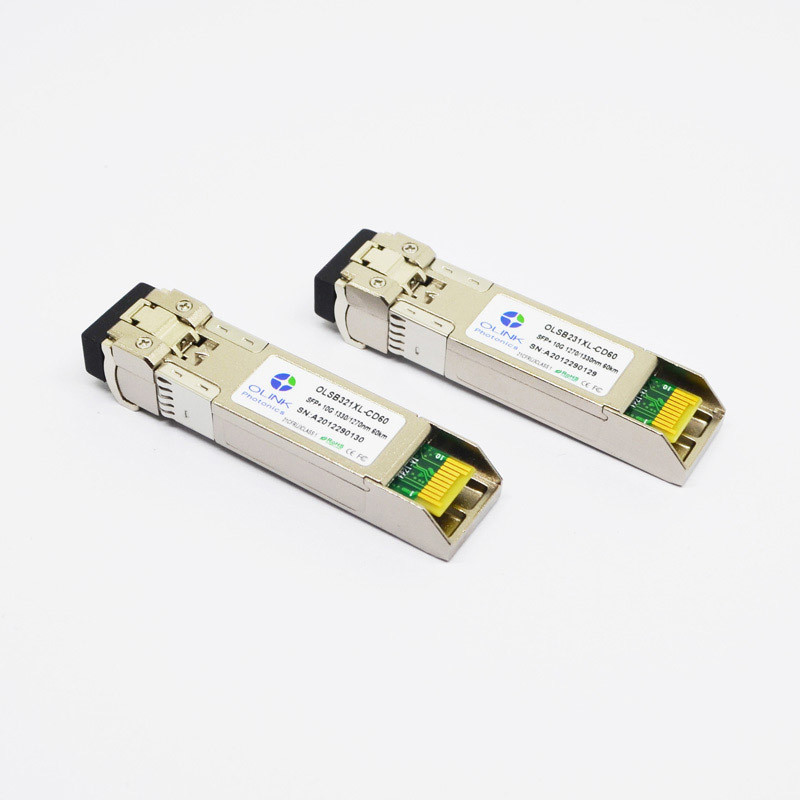

OLSB231XL-CD60 Olinkcom горячий pluggable модуль приемопередатчика Небольш-Форм-фактора SFP+ двухнаправленный, который конструирован для длинной коммуникационной программы передач данных достигаемости 10Gb/s двухшпиндельной оптически. Модуль SFP+ BIDI отличает сильно надежным передатчиком 1270nm DFB и фотодетектором 1330nm APD в одиночный соединитель LC оптически, который обеспечивает расстояние связи 60km над волокном одиночного режима одиночной нити.
Спецификация
• Горяч-pluggable след ноги SFP+
• Электрический интерфейс уступчивый к SFF-8431
• Уступчивый с SFF-8472
• серийный оптически интерфейс 10Gb/s уступчивый к 802.3ae 10GBASE-ER
• передатчик 1270nm DFB, приемник фотодетектора 1330nm APD
• Расстояние до 60km на волокне одиночного режима
Абсолютный максимум оценок
|
Параметр
|
Символ
|
MIN.
|
Максимальный.
|
Блок
|
Примечание
|
|
Подача напряжения
|
Vcc
|
-0,5
|
4,0
|
V
|
|
|
Температура хранения
|
TS
|
-40
|
85
|
°C
|
|
|
Относительная влажность
|
RH
|
0
|
85
|
%
|
|
Примечание: Стресс свыше оценок максимума абсолютных может причинить постоянное повреждение к приемопередатчику.
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
|
Параметр
|
Символ
|
MIN.
|
Тип
|
Максимальный.
|
Блок
|
Примечание
|
|
Передатчик
|
|
Работая длина волны
|
λ
|
1250
|
1270
|
1290
|
nm
|
|
|
1310
|
1330
|
1350
|
|
|
Ave. (позволенная) сила выхода
|
ВЫМОСТИТЕ
|
1
|
|
6
|
dBm
|
1
|
|
Коэффициент подавления Сторон-режима
|
SMSR
|
30
|
|
|
dB
|
|
|
Коэффициент вымирания
|
ER
|
5
|
6
|
|
dB
|
|
|
Ширина RMS спектральная
|
Δλ
|
|
|
1
|
nm
|
|
|
Время подъема/падения (20%~80%)
|
Tr/Tf
|
|
|
50
|
ps
|
|
|
Штраф рассеивания
|
TDP
|
|
|
3,2
|
dB
|
|
|
Относительный шум интенсивности
|
RIN
|
|
|
-128
|
dB/Hz
|
|
|
Глаз выхода оптически
|
Уступчивый с IEEE 0802.3ae
|
|
Приемник
|
|
Работая длина волны
|
λ
|
|
1330
|
|
nm
|
|
|
|
1270
|
|
|
|
Чувствительность приемника
|
PSEN1
|
|
|
-21
|
dBm
|
2
|
|
Перегрузка
|
ВЫМОСТИТЕ
|
|
|
-7
|
dBm
|
|
|
ЛОС утверждает
|
PA
|
-40
|
|
|
dBm
|
|
|
ЛОС Де-утверждает
|
Pd
|
|
|
-25
|
dBm
|
|
|
Гистерезис ЛОС
|
Pd-PA
|
0,5
|
|
|
dB
|
|
Примечания:
1. Диаграммы средней мощности информативны только, согласно с IEEE 802.3ae.
2. Измеренный с худшим ER =6; BER-12<10>; 231 до 1 PRBS.
Характеристика продукта
1. Один приемопередатчик Bi-Di SFP+ волокна оптически, WDM SFP+ Bidi
2. До 10,3 канала передачи данных Gbps двухнаправленных
3. Полно уступчивый с SFP+ MSA
4. Уступчивый к IEEE 802.3ae 10GBASE-BX
5. Функция SFF-8472 цифров диагностическая
6. Симплексный соединитель LC
7. 1330TX/1270RX и 1270TX/1330RX
8. Расстояние до 10, 20, 40 km
9. Только требуемое электропитание +3,3 v
10. RoHS уступчивое
11. -5 к работать 70C
Применение:
10GBASE-BX на 10,3125 Gb/s
10GBASE-BX на 9,953 Gb/s
Локальные сети 1000 основания-LX
8XFC на 8.5Gbps
4XFC на 4.25Gpbs
2XFC на 2.125Gpbs
1xFC на 1.0625Gbps
