| Место происхождения: | Шэньчжэнь Китай |
|---|---|
| Фирменное наименование: | OLKOPTO |
| Сертификация: | RoHS FCC CE GS UL FDA etc |
| Номер модели: | DS3 OLXP851XL-C (I) |
| Количество мин заказа: | 1PC |
| Упаковывая детали: | Индивидуальный пакет или 10pcs/pallet или 20pcs/pallet |
| Время доставки: | 3-5 рабочих дней |
| Условия оплаты: | T/T или чистые 30 дней |
| Поставка способности: | 80-120k в месяц |
| Тариф данных: | битовые скорости 11.3Gb/s | Сиско совместимый: | XFP-10G-MM-SR |
|---|---|---|---|
| Форм-фактор: | СФП | Соединитель: | Дуплекс ЛК |
| Длина волны: | 850nm | Расстояние: | 300м |
| Поддержка ДОМ: | да | Тип волокна: | ММФ |
| Температура: | °C 0~70 | Гарантия: | 3 лет |
| Выделить: | модуль 300m 10G XFP,Модуль СТАРШЕГО 10G XFP,Приемопередатчик СФП оптически |
||

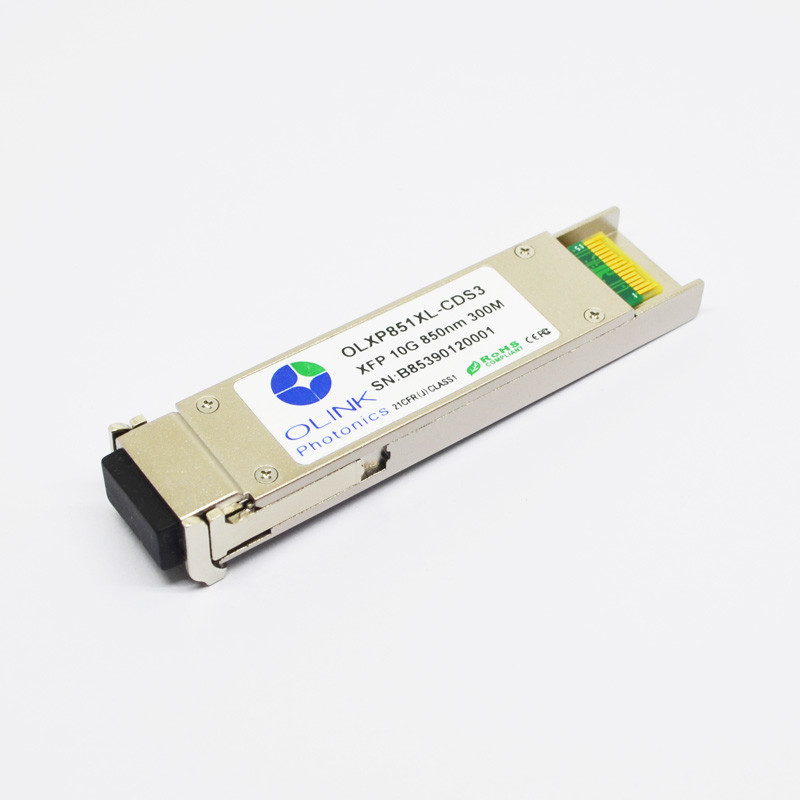

Модуль СТАРШЕГО 850nm 300m 10G XFP
Модуль приемопередатчика DOM LC MMF СТАРШЕГО 850nm 300m Cisco XFP-10G-MM-SR совместимый 10G XFP
Характеры продукции
Этого приемопередатчики форм-фактора 10Gb/s Cisco совместимые небольшие (XFP) уступчивы с настоящей спецификацией согласования Мульти-источника XFP (MSA), теперь доступной с диапазоном температур Commerical деятельности (0 °C к 70°C) и промышленным диапазоном температур деятельности (- 40°C к +85°C).
Электрические характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) = -40 до 85℃ VCC = 3,13 до 3,47 v)
| Параметр | Символ | MIN. | Тип | Максимальный. | Блок | Примечание |
| Передатчик | ||||||
| Дифференциальное качание ввода данных | VIN, PP | 120 | 1000 | mVpp | ||
| Передайте напряжение тока отключения | VD | 2,0 | Vcc | V | 1 | |
| Передайте для того чтобы включить напряжение тока | VEN | Vee | Vee+0.8 | |||
| Импеданс входного сигнала дифференциальный | Rin | 100 | Ω | 2 | ||
| Передайте отключение для того чтобы утвердить время | Tda | 10 | мы | |||
| Приемник | ||||||
| Дифференциальное качание вывода данных | Vout, pp | 340 | 850 | mVpp | 3 | |
| Время восхода выхода и время падения | Tr, Tf | 40 | Ps | 4 | ||
| Недостаток ЛОС | VLOS_F | VCC-0.5 | Vcc | V | 5 | |
| Нормальный ЛОС | VLOS_N | Vee | Vee+0.5 | V | 5 | |
Примечания:
1. Или открытая цепь.
2. После внутреннего соединения AC.
3. В 100 омов дифференциального прекращения.
4. 20 до 80%.
5. Потеря сигнала открытый сборник, который нужно вытянуть вверх с резистором 4.7k~ 10k до 3,15 – 3.6V.
Логика 0, показывает нормальное функционирование; логика 1 не показывает никакой обнаруженный сигнал.
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, ВЕРХНЯЯ ЧАСТЬ (I) =-40 до ℃ 85, VCC = 3,13 к 3,47 v)
| Параметр | Символ | MIN. | Тип | Максимальный. | Блок | Примечание |
| Передатчик | ||||||
| Работая длина волны | λ | 840 | 850 | 860 | nm | |
| Ave. сила выхода | ВЫМОСТИТЕ | -6 | -1 | dBm | 1 | |
| Оптически амплитуда модуляции | POMA | -2,8 | -1,5 | dB | OMA | |
| Коэффициент вымирания | ER | 3,5 | dB | |||
| Ширина RMS спектральная | Δλ | 0,45 | nm | |||
| Время подъема/падения (20%~80%) | Tr/Tf | 50 | ps | |||
| Штраф рассеивания | TDP | 3,9 | dB | |||
| Относительный шум интенсивности | RIN | -128 | dB/Hz | |||
| Дрожание Tx | TJ | Уступчивый с IEEE 802.3ae | ||||
| Приемник | ||||||
| Работая длина волны | λ | 840 | 850 | 860 | nm | |
| Чувствительность приемника | PSEN1 | -11,1 | dBm | 2 | ||
| Усиленная чувствительность приемника | PSEN2 | -7,5 | dBm | 2 | ||
| Перегрузка | Pmax | 0,5 | dBm | |||
| Отражение приемника | Rrx | -12 | dB | |||
| ЛОС утверждает | PA | -30 | dBm | |||
| ЛОС Де-утверждает | Pd | -14 | dBm | |||
| Гистерезис ЛОС | Pd-PA | 0,5 | dB | |||
Примечания:
1. Диаграммы средней мощности информативны только, согласно с IEEE 802.3ae.
2. Измеренный с худшим ER= 4@10.3125G; BER-12<10>; 231 до 1 PRBS.
Детали продукта
●Поддерживает 9,95 к битовым скоростям 11.3Gb/s
●Двухшпиндельный соединитель LC
●Совместимый с Cisco
●Горяч-pluggable след ноги XFP
●850nm нагрело лазер VCSEL
●Применимый для соединения 300m MMF
●Потребление низкой мощности, < 1="">
●Интерфейс диагностического монитора цифров
●Никакие часы ссылки не требовали
●Работая температура случая: Commerical: °C 0 до 70, промышленное: - 40 к 85°C
Мы не только обеспечиваем больший часть из главных брендов совместимых, как Cisco, можжевельник, Alcatel, крайность, парча etc, но также поддержать изготовление на заказ.
