| Место происхождения: | КИТАЙ |
|---|---|
| Фирменное наименование: | OLKOPTO |
| Сертификация: | RoHs, FCC, CE, UL etc |
| Номер модели: | OLSQ854XM-CDS1 |
| Количество мин заказа: | 1 ПК |
| Упаковывая детали: | 4 ПК в паллет |
| Время доставки: | 3-5 рабочих дней |
| Условия оплаты: | T/T или чистые 30 дней |
| Поставка способности: | 10К в месяц |
| Тариф данных: | 40Гбпс | Тип формы: | КСФП+ |
|---|---|---|---|
| Соединитель: | Соединитель МПО | Источник: | Вксел |
| Оптически сила: | -7.6~2.4 | Чувствительность: | <-9> |
| Тип волокна: | ММФ | Применение: | ●Применения ●Proprietary передача ●Infiniband применений протокола комплексирования и Backplane ●Dat |
| Выделить: | приемопередатчик 850nm 40G QSFP+,Приемопередатчик MMF 40G QSFP+,приемопередатчик 40G Qsfp+ оптически |
||

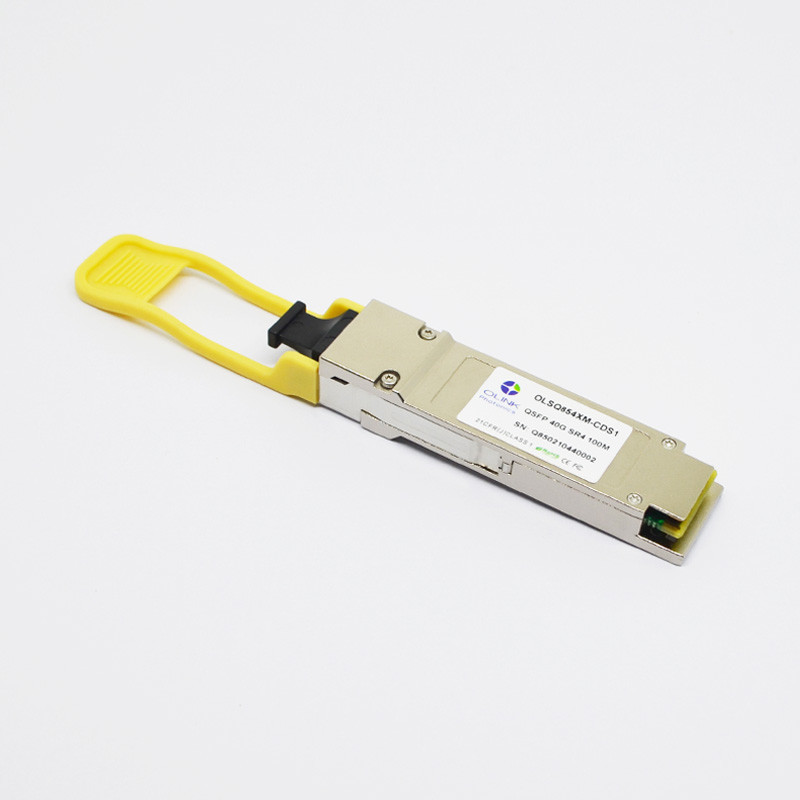

Модуль приемопередатчика MMF 850nm 40G QSFP+
Модуль приемопередатчика Cisco QSFP-40G-SR4 совместимый 40GBASE-SR4 MMF 850nm QSFP+
Характеры продукции
QSFP-40G-SR4 Olinkcom конструировано для пользы в применениях локальных сетей 40 гигабит (40GbE) над многорежимным волокном. Оно исполняет со спецификациями QSFP+ MSA и IEEE 802.3ba 40GBASE-SR4. Приемопередатчик QSFP+ SR4 интегрирует 4 майны данных в каждом направлении с каждой майной к давать суммированную ширину полосы частот 40 Gbps. Длины каждый указателей поддержки майны 100m на многорежимном волокне OM3 или 150m на многорежимном волокне OM4. Оптически передатчик включает 4 лазер канала 850nm VCSEL, буфер входного сигнала 4 каналов и водителя лазера, контроль и блоки смещения. Оптически приемник включает фотодиод PIN 4 каналов, 4 массив канала TIA, буфер выхода 4 каналов, блоки контроля.
Общие работая характеристики
| Параметр | Символ | MIN. | Тип | Максимальный. | Блок | Примечание |
| Тариф данных | DR | 9,95 | 10,3125 | 11,3 | Gb/s | |
| Подача напряжения | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Поставка настоящая | Icc5 | 450 | мамы | |||
| Работая Temp случая. | Tc | 0 | 70 | °C |
Оптически характеристики (ВЕРХНЕЕ (c) = ℃ 0 до 70, VCC = 3,13 до 3,47 v)
| Параметр | Символ | MIN. | Тип | Максимальный. | Блок | Примечание |
| Передатчик | ||||||
| Работая длина волны | λ | 1483 | 1490 | 1497 | nm | |
| 1543 | 1550 | 1577 | ||||
| Ave. (позволенная) сила выхода | ВЫМОСТИТЕ | 0 | 6 | dBm | 1 | |
| Коэффициент подавления Сторон-режима | SMSR | 30 | dB | |||
| Коэффициент вымирания | ER | 8,2 | dB | |||
| Ширина RMS спектральная | Δλ | 1 | nm | |||
| Время подъема/падения (20%~80%) | Tr/Tf | 50 | ps | |||
| Штраф рассеивания | TDP | 3,2 | dB | |||
| Относительный шум интенсивности | RIN | -128 | dB/Hz | |||
| Глаз выхода оптически | Уступчивый с IEEE 0802.3ae | |||||
| Приемник | ||||||
| Работая длина волны | λ | 1550 | nm | |||
| 1490 | ||||||
| Чувствительность приемника | PSEN1 | -21 | dBm | 2 | ||
| Перегрузка | ВЫМОСТИТЕ | -7 | dBm | |||
| ЛОС утверждает | PA | -40 | dBm | |||
| ЛОС Де-утверждает | Pd | -25 | dBm | |||
| Гистерезис ЛОС | Pd-PA | 0,5 | dB | |||
Примечания:
1. Диаграммы средней мощности информативны только, согласно с IEEE 802.3ae.
2. Измеренный с худшим ER=9; BER-12<10>; 231 до 1 PRBS.
• Высокая пропускная способность канала: 40 Gbps в приемопередатчик
• Тариф данным по передачи до 10.3Gbps в канал
• Вверх по связям to100m на OM3 MMF
• Лазер канала 850nm VCSEL Высоко-надежности 4
• Электрически горяч-swappable
• Уступчивый с QSFP+ MSA
• Соединитель MPO оптически
• Температурная амплитуда рабочей температуры: 0~70ºC
• Диссипация силы < 1="">
• Функция поддержек DDM
Совместимость
• Цепь 2000 серий – N2K-C2248PQ
• Цепь 2000 серий – N2K-C2284PQ
• Цепь 3000 серий – N3K-3132PQ
• Цепь 3000 серий – N3K-3172PQ
• Цепь 3000 серий – N3K-3172TQ
• Цепь 3000 серий – N3K-C3016Q-40GE
• Цепь 3000 серий – N3K-C3064PQ
• Цепь 3000 серий – N3K-C3064PQ-10GE
• Цепь 3000 серий – N3K-C3064PQ-10GX
• Цепь 3000 серий – N3K-C3064TQ-10GT
